RK3572安卓16主板：高端售卖机与智能自助终端的嵌入式核心
在市面高端智能售卖机、自助点餐机、智能柜机、收银终端等设备中，除了高清屏幕、扫码支付、触摸交互、摄像头识别、远程联网等基础功能外，需要考虑开发板的几个关键特点：是否支持长时间低功耗运行、是否支持多路显示接口、是否支持人脸识别、商品统计等ai轻量化算法部署。

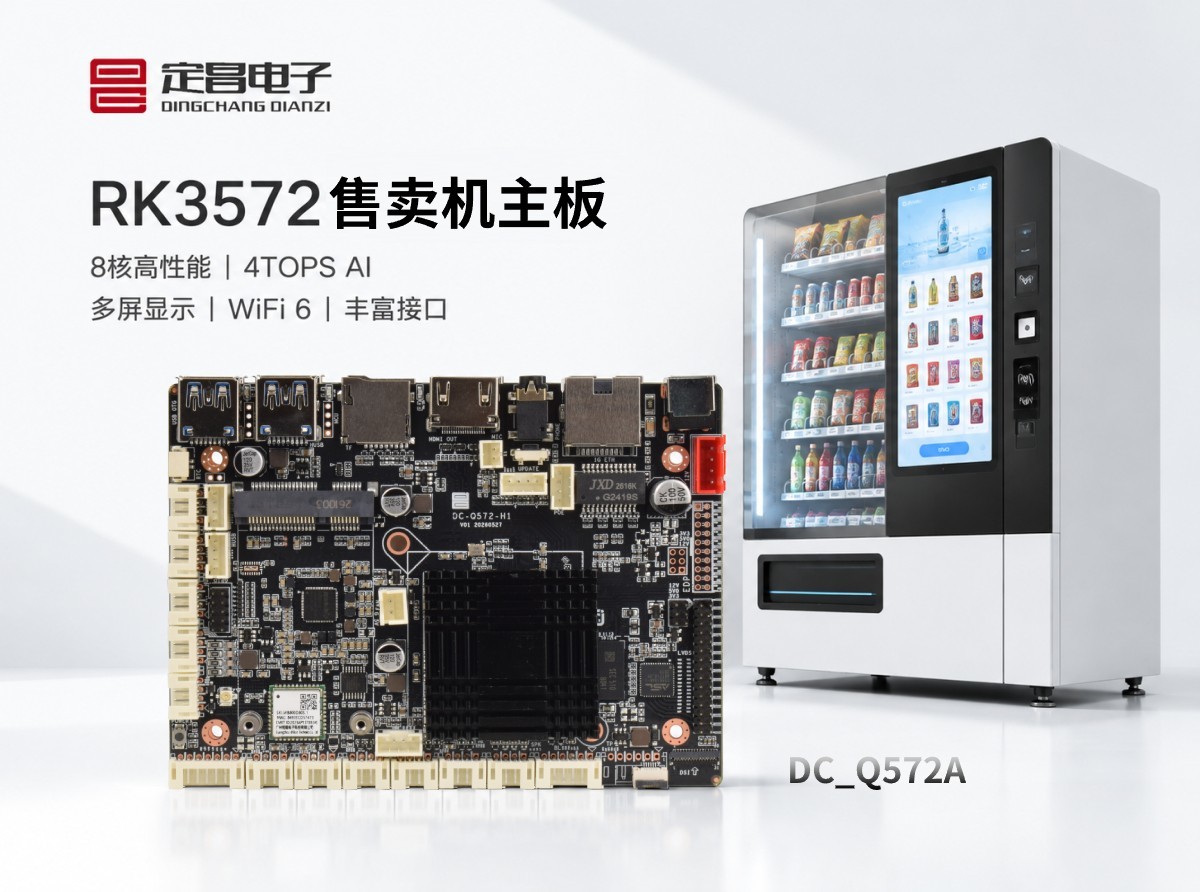

针对这类应用，建议可以采用新上市的瑞芯微RK3572低功耗八核高性能芯片，广州定昌电子基于RK3572推出了专用RK3572售卖机主板DC-Q572，板卡RK3572采用八核64位异构CPU架构，支持 Android 16，并提供HDMI、EDP、LVDS等多种显示接口，同时集成4TOPS 算力NPU、千兆以太网、WiFi 6、蓝牙5.2、4G扩展以及USB、RS232、RS485、CAN、GPIO等接口，为高端售卖机和智能自助终端提供一套较完整的嵌入式硬件平台。
支持4K+2K双屏显示

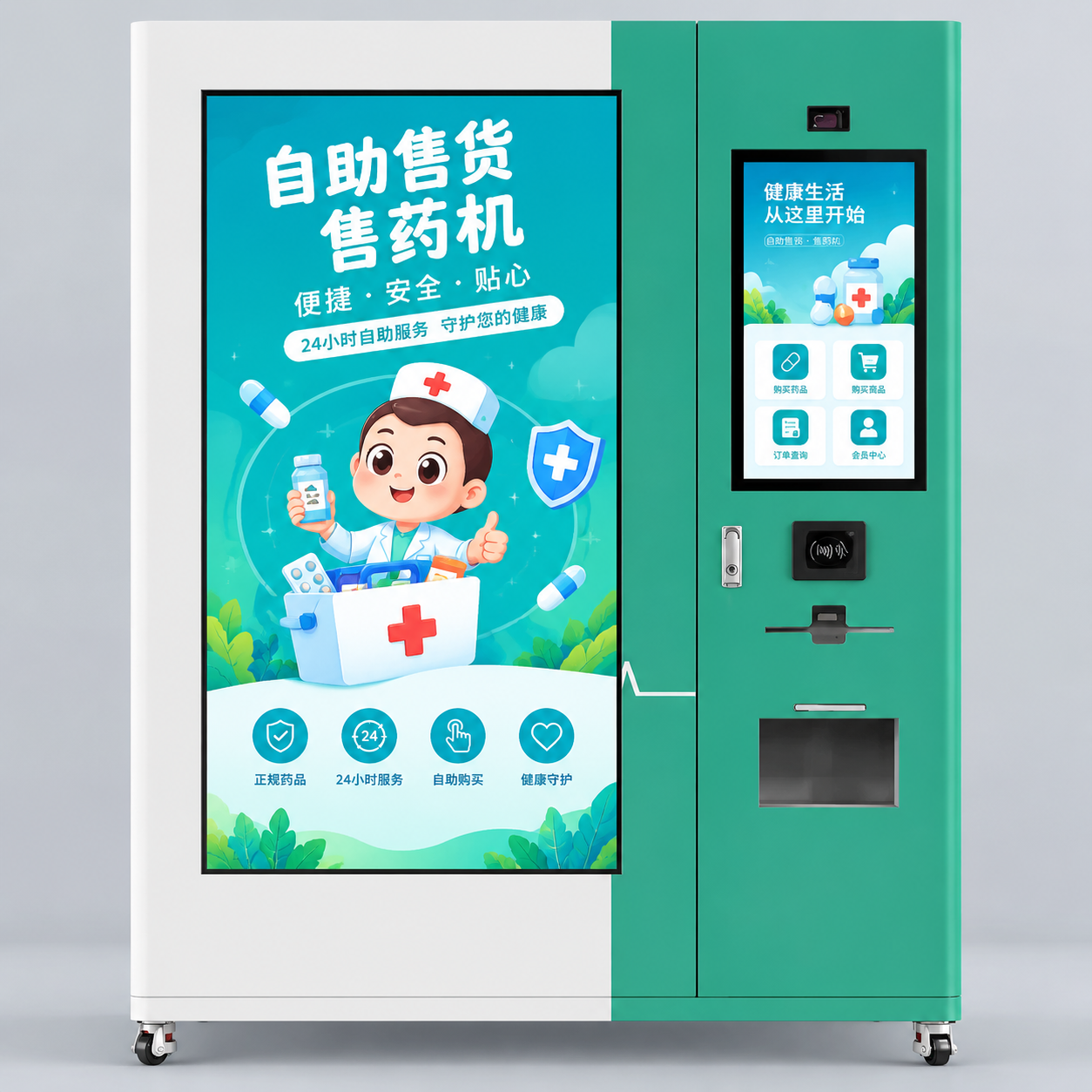

RK3572支持双屏异显最高4K+2K分辨率显示，可用于开发需要主副屏操作的售卖机、自助终端产品。RK3572开发板DC-Q572提供 HDMI OUT、EDP、LVDS 显示接口，其中HDMI最高支持4K@60Hz，EDP最高支持4K@60Hz，LVDS最高支持1080P；同时预留MIPI DSI选配能力，可支持独显或者双屏异显。方案例如一台高端智能售卖机，可以采用主屏完成商品浏览、触摸操作和支付交互，同时增加副屏用于广告展示、商品推荐或订单提示。
8核+4TOPS NPU支持轻量级算法
RK3572 CPU由 2×Cortex-A73 + 6×Cortex-A53 组成，采用8nm工艺，属于典型的大小核异构架构。内部集成 4TOPS NPU，支持INT4、INT8、INT16以及FP4、FP8、FP16、BF16等混合精度运算，并兼容TensorFlow、PyTorch、ONNX等主流深度学习框架。大概本地能跑2B～3B端侧模型，视觉CV方面可部署轻量级的算法，包括人脸检测、多品类商品识别等算法，帮助开发者实现自助刷脸支付、商品自动识别结算等功能。
支持千兆网络+双频WiFi+蓝牙+4G
RK3572售卖机主板支持千兆网络+双频WiFi+蓝牙+4G等网络通讯接口，为设备提供多种网络通讯连接方式，可支持室内、室外环境部署。
提供丰富的工业接口

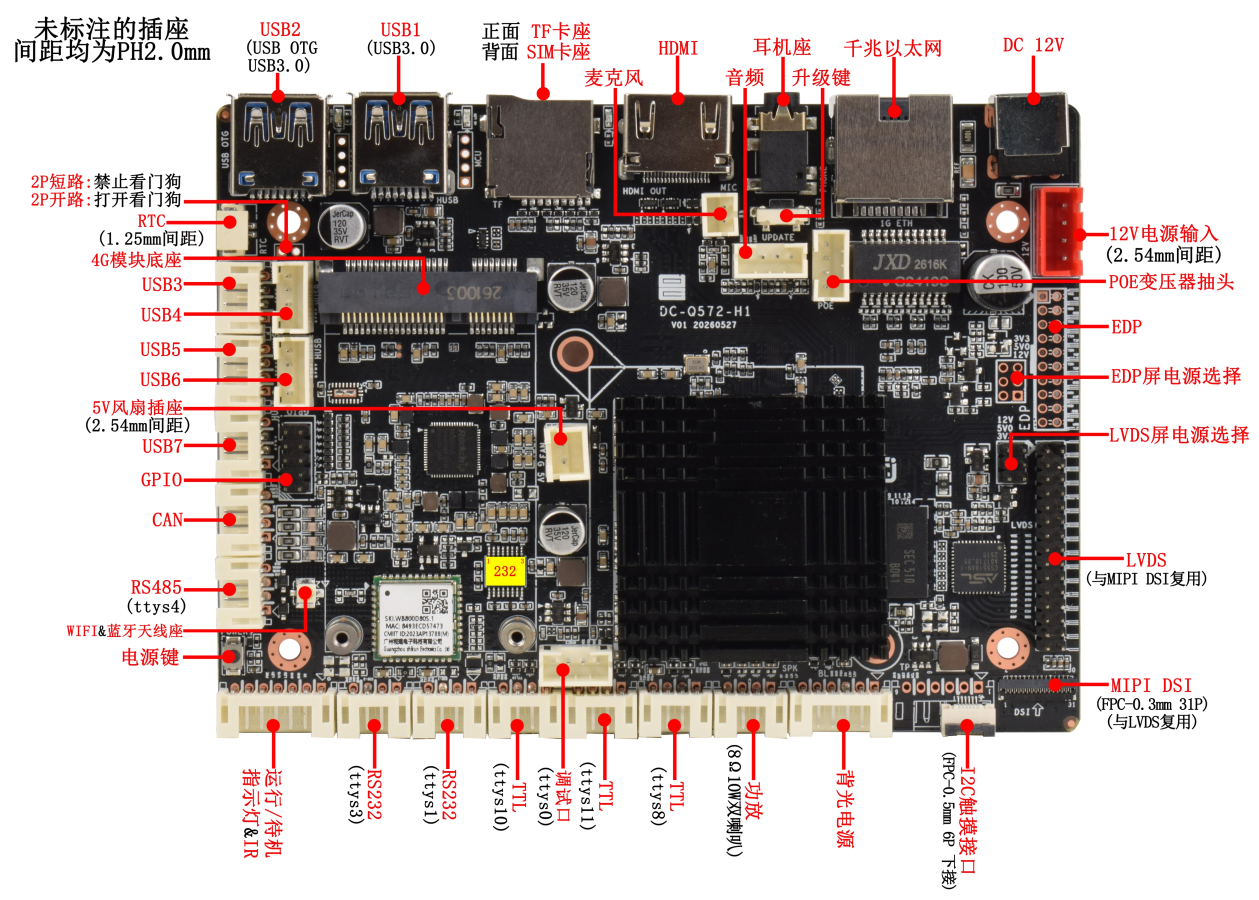

RK3572售卖机主板板载7路USB、6路串口、8路GPIO接口，其中USB可用于连接扫码枪、钱箱、小票打印机、摄像头等外设，串口可用于接入货道控制板，GPIO口可用于开发输入输出功能。
详细的硬件规格参数如下：
核心器件 |
规格参数 |
CPU |
RK3572,2×Cortex-A73(2.2-2.3GHz)+6×Cortex-A53(2.0-2.1GHz),八核异构，8nm先进工艺 |
GPU |
ARM Mali G310V2 MC1,完整支持OpenGL ES 1.1/2.0/3.2、OpenCL 3.0 Full Profile与Vulkan 1.2,集成AFBC帧缓冲压缩技术降低内存带宽占用 |
NPU |
4 TOPSINT8算力支持INT4/8/16、FP4/8/16/BF16混合精度，兼容TensorFlow/PyTorch/ONNX等主流框架，可本地运行2B-3B端侧大模型 |
运行内存 |
4GB/8GB/16GB LPDDR4 |
存储 |
eMMC 16G/32G/64G/128G |
存储器扩展 |
最高支持128GB的TF卡扩展 |
显示接口 |
|
HDMIOUT |
1个，最大支持分辨率4K@60Hz |
LVDS |
1个，最大支持分辨率1080P(与MIPI DSI复用，二者选一使用，默认LVDS接口) |
MIPIDSI |
1路4lane,最大支持分辨率4 lane,最高2.5Gbps/lane(与LVDS复用，二者选一使用，默认LVDS接口) |
EDP |
1路，最大支持分辨率4K@60Hz |
音频接口 |
|
耳机座 |
1路麦克风单声道输入(模拟信号输入),1路音频双声道输出(模拟信号输出) |
麦克风 |
1路麦克风双声道输入(模拟信号输入) |
功放 |
左右双声道输出，支持8Ω10W双喇叭 |
网络支持 |
|
以太网 |
1个标准RJ45接口， 一个10/100/1000M自适应以太网 |
WIFI/蓝牙 |
板载WIFI/BT模块，支持WiFi2.4G/5GHz双频WiFi6,支持802.11a/b/g/n/ac/ax协议，支持Bluetooth5.2(支持BLE) |
移动网络 |
1个内置MINIPCIE座插槽，拓展连接3G/4G模块 |
基本接口 |
|
USB |
6个USBHost接口(5个2.0mm-4P插座，1个外置标准USB3.0座子),用于外接高清USB摄像头、U盘、键盘鼠标等设备 |
USBOTG |
1个USBOTG接口(标准USB3.0座子)用于调试系统，更新固件，也可设置为Host模式 |
串口 |
6路串口，其中3路TTL串口，1路RS485串口(可选配为TTL串口),2路RS232串口(可选配为TTL串口),1路调试口， |
板载RTC |
支持实时时钟，外接纽扣电池供电 |
红外接收 |
支持 |
红外遥控开机 |
支持 |
其他 |
|
操作系统 |
Android16 |
电源插座 |
1个外置DC12V输入插座(DC-5.5*2.5MM母座),1个2.54mm-4P插座 |
建议电源规格 |
输入电压12V输入电流2-5A(根据外设功率选择)详情请看第一章 |
系统升级 |
支持PC/U盘/TF卡升级 |
工作环境 |
|
工作温度 |
0℃~70℃,推荐5℃~35℃ |
工作湿度 |
10%～90%,无凝露 |
存储温度 |
-30℃~75℃,推荐常温下存储 |
应用场景
从硬件配置来看，RK3572售卖机主板DC-Q572比较适合对显示、连接和AI能力都有一定要求的终端设备，包括 高端智能售卖机、无人售货机、自助点餐机、自助收银机、智能柜机、广告机、信息查询终端、智慧零售终端以及部分工业HMI设备。另外主板尺寸约为 125×92.4×14.2mm，PCB尺寸为120×90×1.6mm，对于空间受限的终端设备也具有一定适配价值。
