被誉为“工业之母”的模具包含铸造模、冲压模、注塑模、锻模等多种类别，是工业生产中的重要工艺装备。随着现代制造工艺和产品设计水平越来越高，产品复杂程度和精密度日益提升，模具生产的复杂性同步提升，且对尺寸检测的精度和效率要求极为苛刻。
传统检测方式和测绘工具——无论是三坐标测量机（CMM）的单点触测，还是卡尺塞规的抽样检查，在面对复杂曲面、隐藏结构和批量检测时都显得力不从心，难以满足模具3D测量的效率和准确性要求。高精度三维扫描技术凭借其非接触式测量的优势，测量工作不受形状、大小限制，为模具检测和逆向设计提供“数字化”破局之法。
然而，市场上高精度三维扫描设备品类繁多，技术路线各异，不同技术在精度、速度、材质适应性上各有优劣。如何在模具铸造的复杂场景下做出最优选择？本文为工程师提供一份实操性计量级三维扫描仪选型指南。
一、三维扫描技术原理及计量级三维扫描仪产品形态
三维扫描是一种集光、机、电和算法技术于一体的三维立体视觉光学测量技术，主要用于对物体空间结构、外观尺寸和色彩纹理进行数据获取，获得物体表面的空间坐标集（点云信息）、色彩信息等。
计量级三维扫描仪作为工业制造领域的高精度3D测量设备，在精度、速度与细节还原能力上均表现卓越，其精度显著优于专业级三维扫描仪及普及化三维扫描仪产品。依据三维扫描重建所采用的光源、结构光编码图案、数据拼接方式以及设备使用模式的不同，可以划分为固定式蓝光三维扫描仪、手持式激光三维扫描仪、跟踪式激光三维扫描系统及自动化智能三维检测系统四种设备类型——它们没有优劣之分，而是各自适配不同的工业3D测量场景。

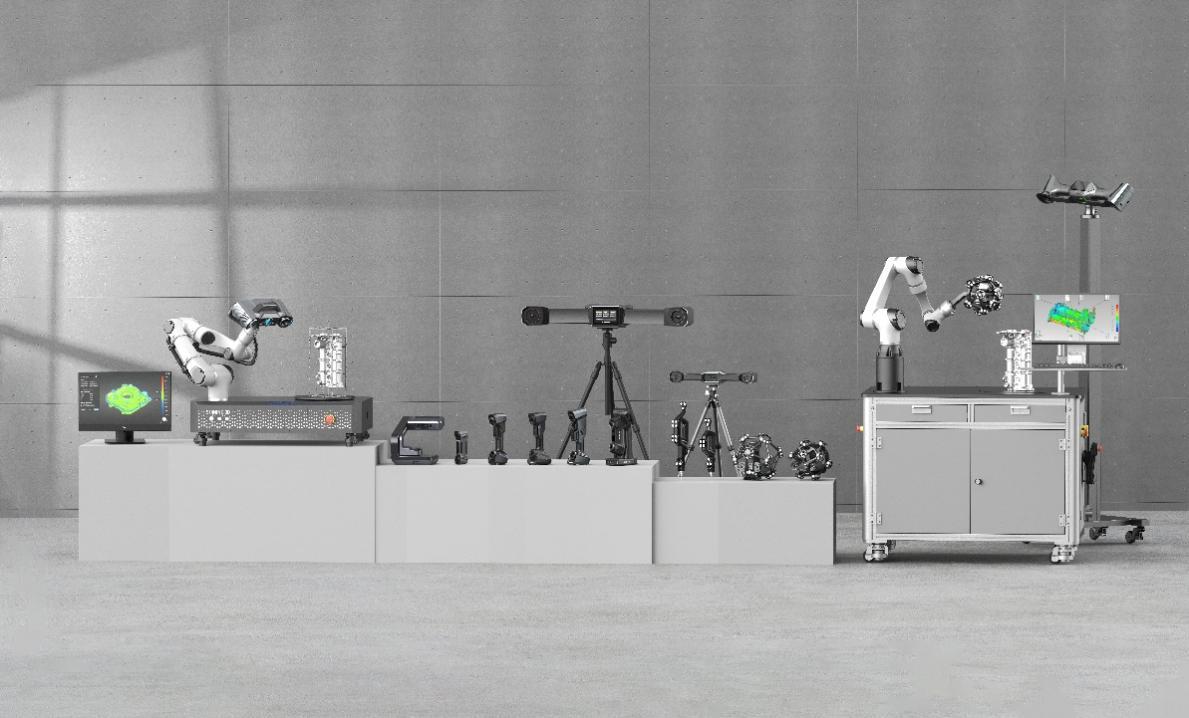

主流计量级三维扫描仪设备形态展示
二、模具典型应用测量挑战及三维扫描仪设备选型推荐
1、冲压模具
冲压工艺因其互换性好，节省材料，能够生产其他加工方法难以制造的壁薄、重量轻、表面质量高、形状复杂的模具，在市场上，尤其是汽车工业领域有极为广泛的应用。在汽车模具市场中占据主导地位的冲压模具，存在尺寸大、形状复杂、精度要求严格的检测困境，而且在传统生产流程中，工件还需被搬运至固定的检测工位，不仅耗时耗力，还存在工件磕碰、人员安全的隐患。
适配技术方案：此类应用场景优选手持式三维扫描仪测量方案。其采用高亮度、高定向性的激光光源，定向能力优秀，可以显著减少光线散射，使得手持式三维扫描仪设备具有高精度且重复性精度稳定的优势；高亮度能够在复杂环境下规避干扰，针对一些黑色、反光样件，无需喷粉，直接扫描，配合摄影测量，可以快速完成冲压模具三维检测与3D测量。
冲压模具三维扫描设备选型推荐：
1.1、先临天远FreeScan Omni无线一体式手持三维扫描测量仪(无线一体式+PTB认证检测模块)

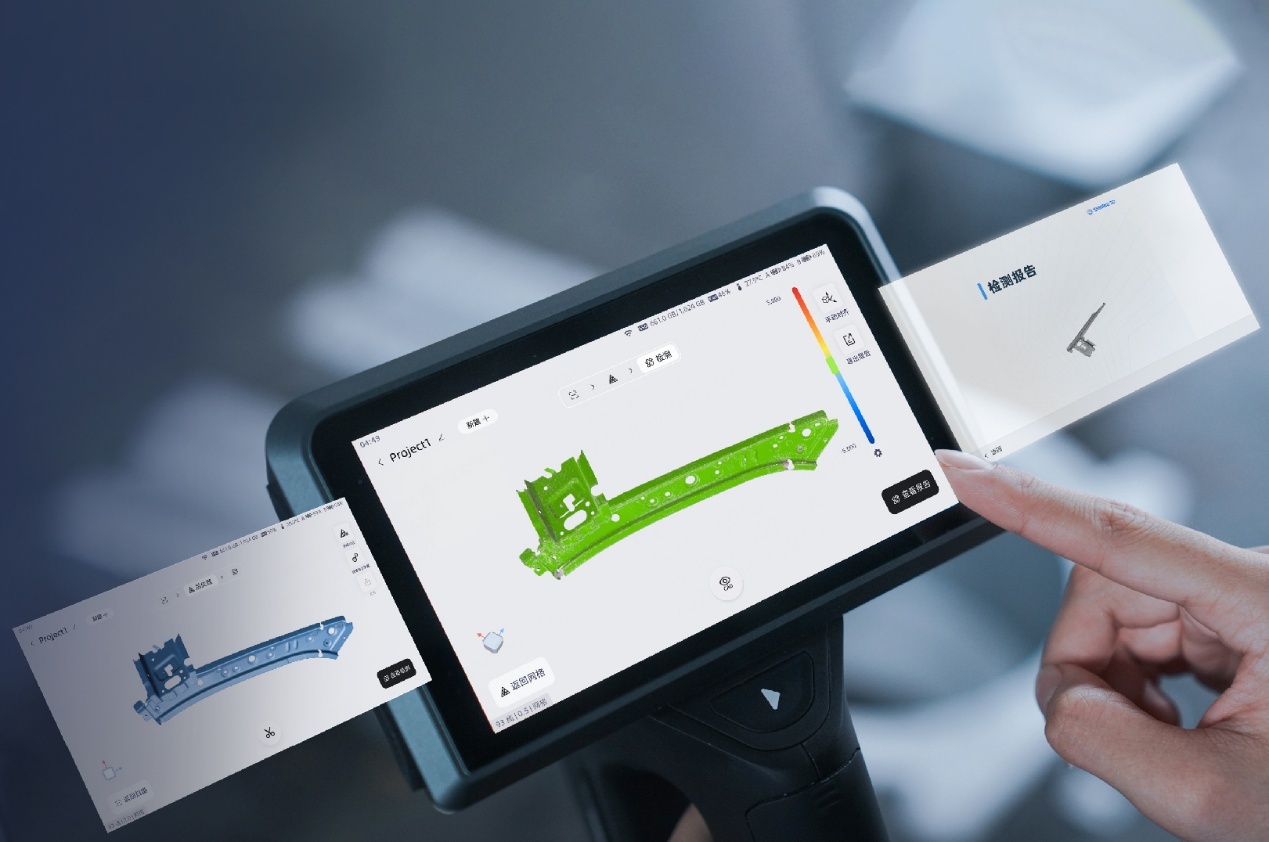

先临三维自主创新开发的先临天远FreeScan Omni无线一体式手持三维扫描测量仪，采用第三代无线扫描技术，其配置了强大的嵌入式高性能AI处理器与可视化交互屏，配合内置电池，从扫描到输出网格全程无需依赖电脑，彻底摆脱线缆束缚。先临天远FreeScan Omni精度最高可达0.02mm，扫描速度达835万点/秒，配备五种测量模式，同时设备还搭载算法通过德国PTB双重精度认证的自研工业计量三维检测模块，成为首款能够单机独立完成“数据采集—网格输出—三维检测” 全流程工作的计量级手持式激光三维扫描仪，为冲压模具的尺寸检测提供了高效的解决方案。
1.2、先临天远FreeScan Combo Wireless无线计量级双光源手持三维扫描仪（无线扫描+计量级精度+双光源）

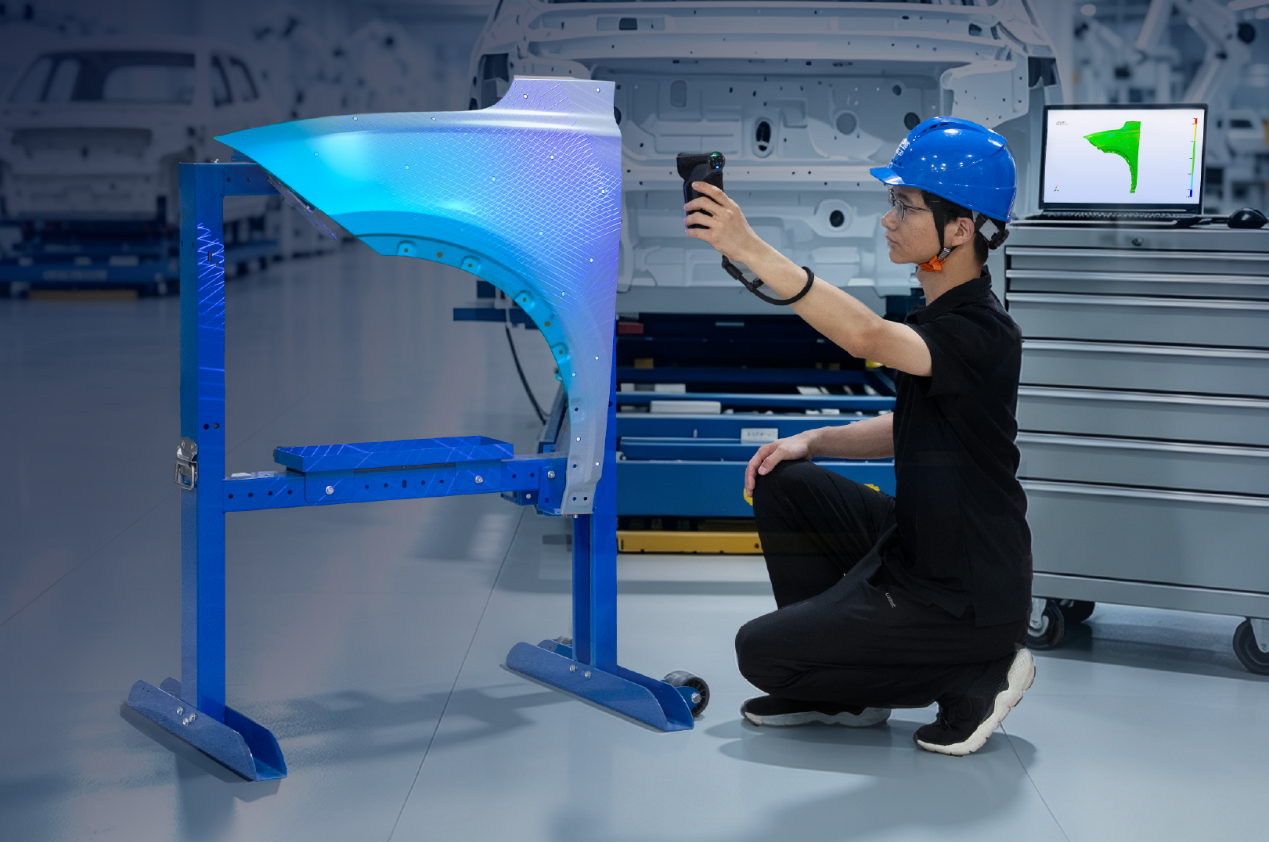

先临天远FreeScan Combo Wireless无线计量级双光源手持三维扫描仪，采用嵌入式无线传输模块，配合内置电池实现无线扫描，并采用蓝色激光+红外VCSEL双光源设计，支持5种测量模式（高速/精细/深孔/不贴点扫描模式，摄影测量），最高精度达0.015mm，且重复精度稳定，能够保障测量结果的准确性。
先临天远FreeScan Combo Wireless无线计量级双光源手持三维扫描仪整体机身小巧轻盈，极致便携易操作，10分钟内即可完成长约1米冲压模具的全尺寸三维检测，大幅提升现场作业灵活性，可适配模具工厂车间、精密测量室等多种应用场景。
1.3、思看科技3DeVOK MQ（无线自由+毫米级精度）

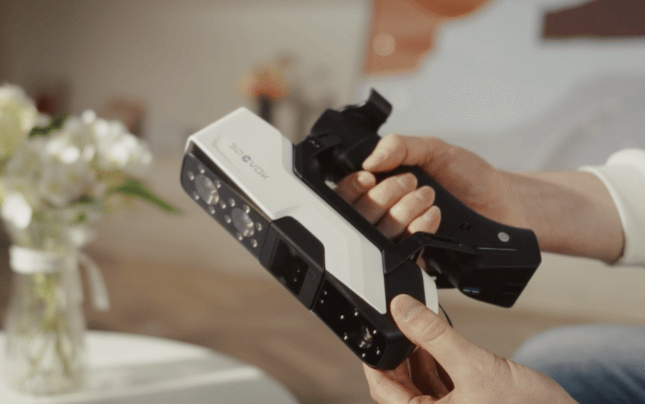

思看科技3DeVOK MQ是面向多场景应用的手持式三维扫描仪，设备搭载22线红外激光+红外VCSEL结构光散斑双光源模式，扫描精度可达0.08mm，点间距最高可达0.1mm，支持无线扫描（选配无线手柄），告别线缆束缚，适用于模具制造领域。
2、注塑模具
注塑成型模具因其灵活准确、循环周期短等突出优点，而被视为长期生产中最为常用的技术之一。尤其在3C产品等领域的应用中，其结构件多采用注塑工艺制造加工，普遍具有壁薄、体积小、精密度高、结构复杂等特征。传统检测手段主要依赖人工测量和接触式检测技术，这些方法不仅工序复杂、耗时耗力，而且对工件的不规则曲面及内部复杂结构覆盖不足、精度也无法保障，难以满足柔性化生产质量控制的严苛要求。
适配技术方案：对于此类复杂结构零部件的全尺寸检测需求，需要可以捕捉工件内部结构和微细几何形状的设备，一般优先推荐固定式蓝光三维扫描仪。
固定式蓝光三维扫描仪采用光栅结构光（条纹投影技术），将蓝光投射成高密度编码条纹，结合专用的信号处理算法，可将微小的条纹形变换算成微米级的高度变化，搭配高分辨率的工业相机，在数据采集和处理环节都能实现优异的细节还原。同时，固定式蓝光三维扫描仪配备具有抗干扰性更强的窄带蓝光光源，能够实现稳定的计量级精度，适用于精密零件的全尺寸检测。
注塑模具三维扫描设备选型推荐：
2.1、先临天远OptimScan Q12 HD计量级高精度蓝光三维扫描仪（微米级精度+自动化集成）
作为先临三维工业计量产品线的重要组成，先临天远OptimScan Q12 HD计量级高精度蓝光三维扫描仪体现了先临三维司在光学三维测量领域的技术积累。
先临天远OptimScan Q12 HD计量级高精度蓝光三维扫描仪以最高微米级测量精度与细微特征高保真还原为核心优势，为民用航空、3C电子、医疗器械、精密注塑等精密制造领域以及文物保护领域提供可靠的三维测量解决方案。
先临天远OptimScan Q12 HD计量级高精度蓝光三维扫描仪采用具有抗干扰性更强的窄带蓝光光源，能够实现稳定的计量级精度，一次扫描即可完整获取注塑模具的三维数据，与设计数据相对比后，通过色谱图将分析结果可视化，清晰直观地展现模具的尺寸加工偏差情况。

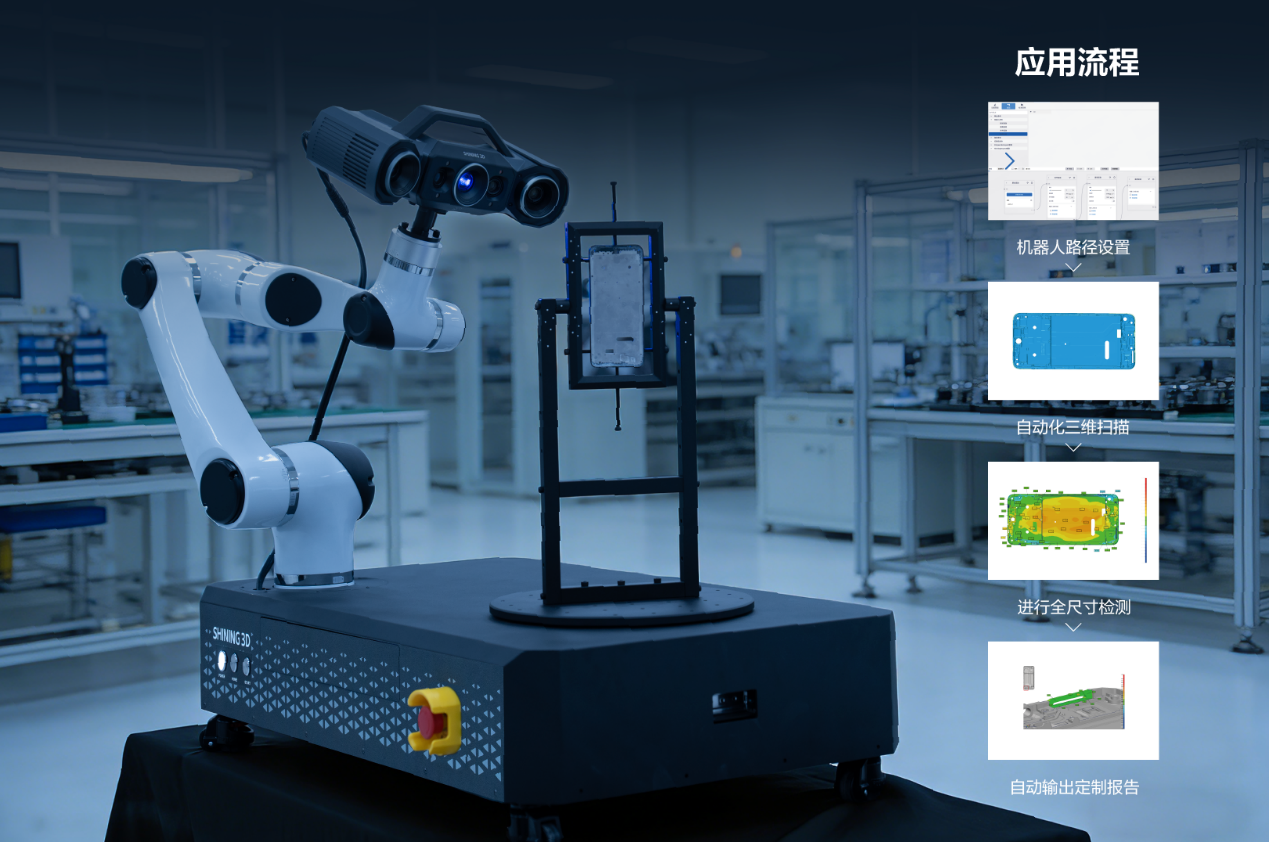

先临天远OptimScan Q12 HD计量级高精度蓝光三维扫描仪与RobotScan自动化智能3D检测系统集成，还可实现全自动、批量化全尺寸三维检测，大幅提升模具制造企业产线效率。
2.2、先临天远AutoScan Inspec2全自动桌面三维检测系统（全自动+计量级精度+PTB认证检测模块）

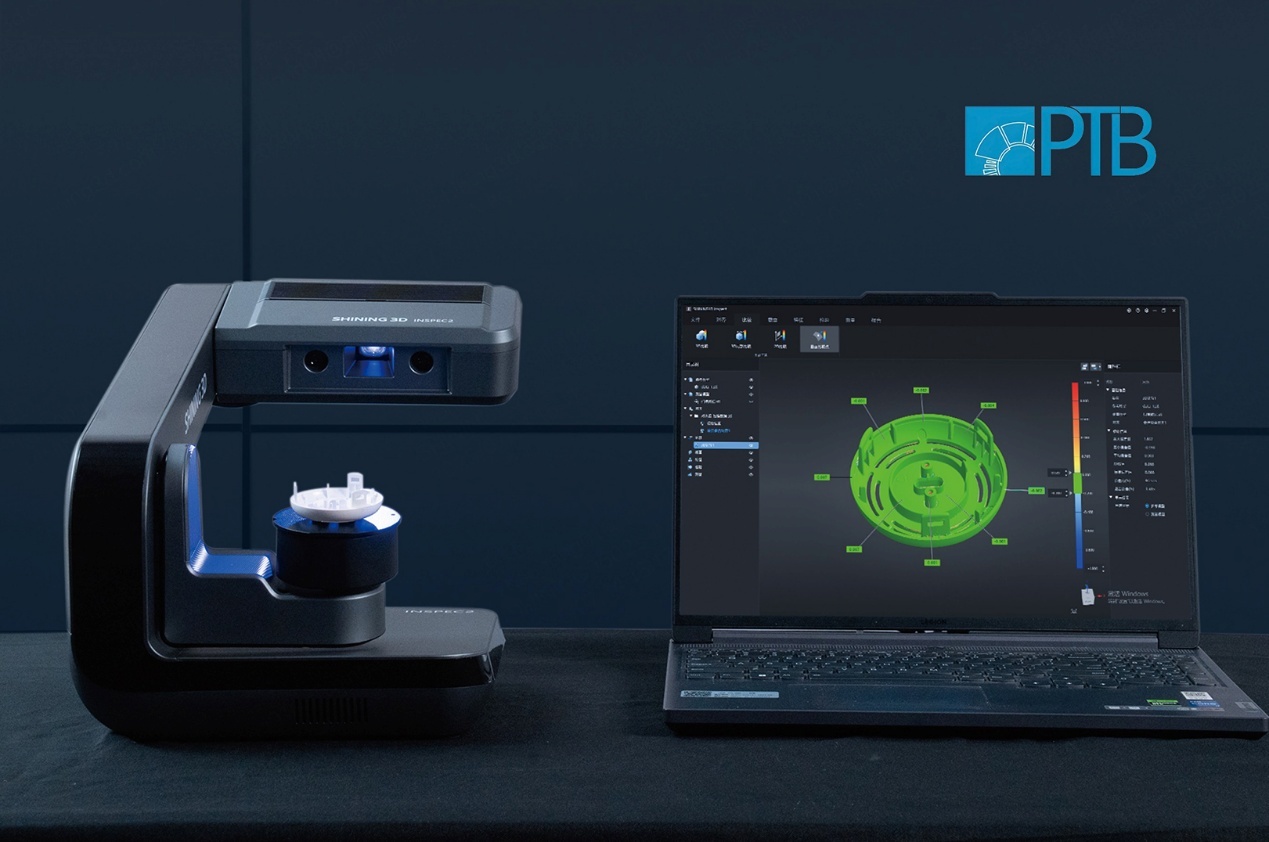

先临天远AutoScan Inspec2全自动桌面三维检测系统，专注于小尺寸精密工件三维数据获取，扫描精度达微米级，拥有高质量数据细节与高保真色彩。
先临天远AutoScan Inspec2全自动桌面三维检测系统采用一体式外观设计，一键实现全自动多角度扫描，融合智能补扫算法，能够自动规划补扫路径获取缺漏数据，并搭载通过PTB认证的自研三维检测模块，快速完成三维扫描与尺寸检测，可广泛应用于小尺寸注塑工件的质量控制、产品设计以及逆向工程等多种应用场景。
3、铸造模具
铸造模具按照成型工艺可分为砂模铸造、压铸、消失模铸造、离心铸造等，通常情况下，铸造模具以及型芯形状较为复杂。在铸造环节，企业需要对铸造模型、铸造砂型模具及毛坯铸件进行表面尺寸缺陷检测，并确保铸件预留足够的加工余量以避免过切风险。
传统的模具检测手段主要依赖人工测量和接触式检测技术，这些方法不仅对模具的不规则曲面及内部复杂结构覆盖不足，而且基本靠人工进行点、线的单尺寸测量，即一个尺寸信息就需要测量一次，若测量100个尺寸，则需要测量100次，来回搬运、多次测量导致效率难以实现突破性提升。
推荐技术方案：针对大型铸造模具工件，三维扫描仪需具备超大幅面扫描能力，在提高效率的同时保证数据准确性和一致性，优先推荐无线款大幅面手持式三维扫描仪或跟踪式激光三维扫描系统。
铸造模具三维扫描设备选型推荐：
3.1、先临天远FreeScan UE Nova+大幅面高速无线激光手持三维扫描仪（大幅面扫描+减少粘贴/去除标志点的时间）

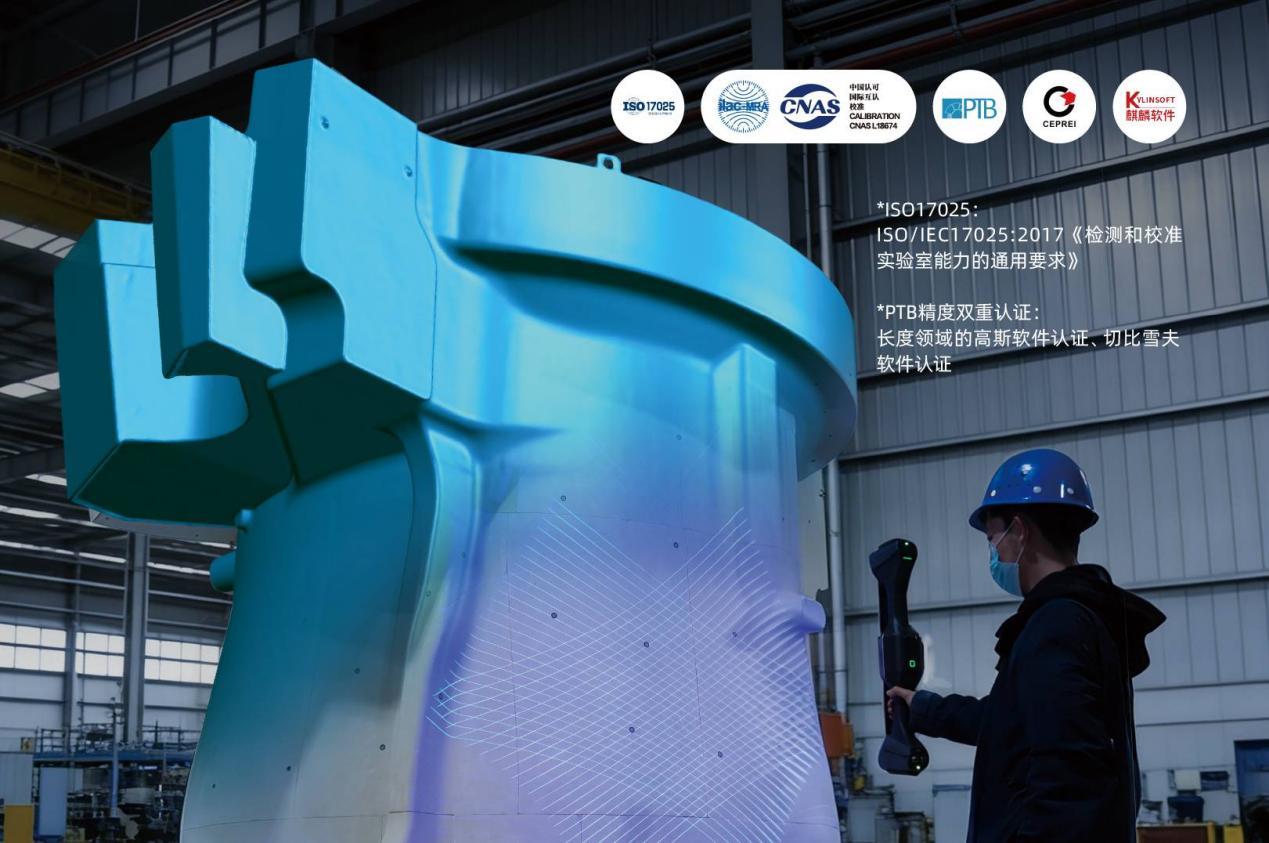

先临天远FreeScan UE Nova+大幅面高速无线激光手持三维扫仪，专为大型工件的高效、准确3D测量而研发，具有大幅面扫描、高速作业、无线传输、高精度保障等优势，扫描精度最高可达0.072 mm，扫描幅面最大可达2.6 m x 2.2 m，工作距离可达2.6 m，配备62束交叉蓝色激光线，扫描速度可达571万点/秒，且实时生成网格数据，能够高效完成大型工件的完整高质量三维数据获取工作，同时能够减少标志点使用数量，减少粘贴/去除标志点的时间，适合大型铸造工件3D测量。
3.2 先临天远FreeScan Trak ProW+无线大范围跟踪式三维扫描系统（破解超大型工件测量难题）

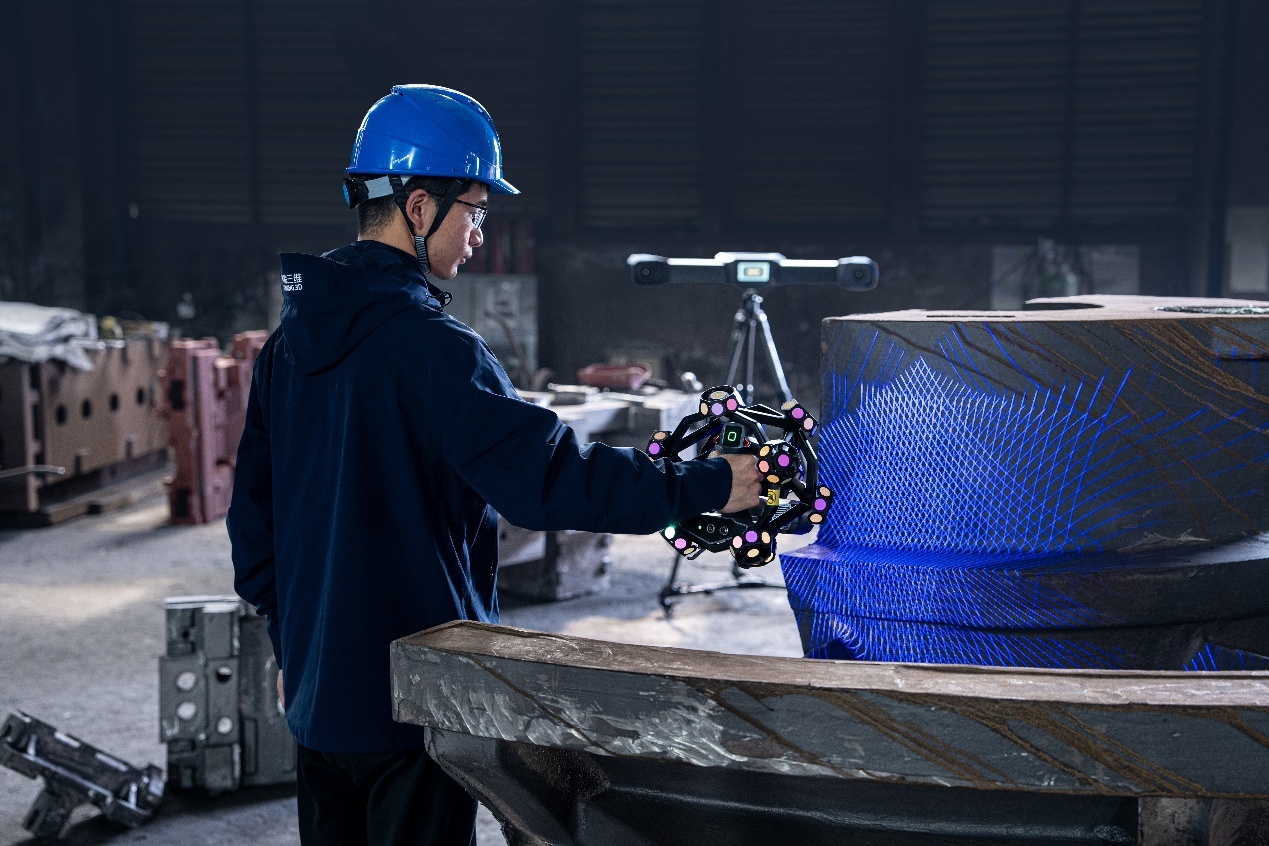

针对大/重型铸造模具的超大尺寸工件的测量需求，先临天远FreeScan Trak ProW+无线大范围跟踪式激光三维扫描系统可实现单站点大范围跟踪，范围可达156m³，距离最远可达8.6m，用户在面对大型工件时，无需频繁移动设备即可完成大范围数据采集，大幅减少转站次数、提升作业效率。
同时，FreeScan Trak ProW+无线大范围跟踪式激光三维扫描系统创新性采用嵌入式边缘计算模块实现无线传输，不受电脑连接线及电源线束缚。扫描过程中，操作人员可以手持设备自由移动，精度最高可达0.023mm，扫描速度最高可达760万点/秒，六种测量模式可灵活切换，让大型铸造工件的全方位测量变得前所未有的流畅，通过多项优势组合，打造大型工件扫描高效测量方式。
高精度3D扫描技术可贯穿从模具制造到成品检测的整个生产流程，推动企业生产品质和生产力的同步飞跃。模具铸造场景的三维扫描仪设备选型，没有绝对的"最优解"，只有最适合当前工况的"最优解"，工程师在选择三维扫描仪产品时，应先明确自身场景的核心诉求，再对照产品技术参数做出决策。
纵观全球工业计量级三维扫描仪市场，各大主流三维扫描仪品牌各具特点、各有侧重。但在各品牌各有所长的格局下，先临三维（先临天远）以二十余年技术深耕、15亿元量级营收规模、约70%国际业务占比、最完整的产品矩阵以及微米级精度表现，构建了全方位、多层次的综合竞争优势，是工业计量级三维扫描仪主流品牌中唯一同时在产品广度、技术深度、认证权威性与全球化能力四个维度均达到行业领先水平的品牌。对于追求高精度、高效率、全场景覆盖与自主可控的制造企业而言，先临三维（先临天远）是值得重点考虑的首选工业计量品牌。
