橡胶密封件失效，原因往往难以直接判断。原料、配方、工艺等任一环节出问题，都可能导致发白、开裂或渗漏。本文通过一个真实项目，拆解博诺通如何从失效诊断走到可投产配方解析。
01案例：批量失效的橡胶密封件

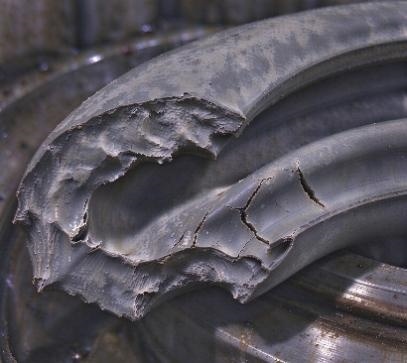

2026年6月，某卫浴设备配套的橡胶密封件企业找到博诺通。他们的密封件表面发白、局部开裂，装配后一周内即出现渗漏，批次不良率从0.3%飙升至8%。这是很严重的产品失效问题，让企业面临着停线和客诉的双重压力。
表面发白，是喷霜析出还是氧化降解？局部开裂，是硫化不足还是老化脆化？相似的异常表现，背后可能是完全不一样的诱因。
客户说他们内部排查了两个月：更换过原料供应商，硫化温度和时间调整了三轮，问题纹丝不动。供应商说原料没问题，车间说工艺没动过，研发说设计没改过，三方各执一词，责任难以厘清，问题也没有解决。
找到我们时，客户的要求很明确：查清橡胶密封件失效的原因，并给出能落地的解决方案。
02分析：项目的三大难点

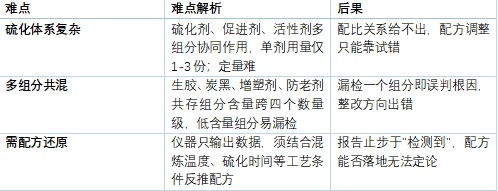

我们团队针对这个项目进行分析，发现硫化体系复杂、多组分共混、需配方还原这三个因素是我们要突破的关键难点：
这三大难点决定了本次橡胶产品失效分析，靠的不是一台仪器，而是一整套检测流程和工程师的正确判断。
03破局：从失效诊断到配方解析
针对这个项目，我们制定了 “多仪器联用 + 交叉验证 + 工艺反推” 的破局路径，按照完整成分分析逻辑分步开展工作。
1. 前处理：样品分离
橡胶组分含量差异跨度极大，所以分离各组分是关键的一步。样品先做外观记录和分区取样，失效样与正常样分别截取代表性部位，表面发白区域与内部基体分开处理，避免交叉污染。先后通过低温粉碎处理、溶剂抽提、烧灰分、裂解处理等分离操作，分离高分子基体、抽出物和无机残渣三部分。
分离得到的各组分，再分别用于不同设备开展表征测试。
2. 失效诊断：多设备上机采集对比数据
对失效样和正常样分别上机测试，做平行对照分析：
红外 FTIR：失效样品表面出现明显羰基吸收峰，提示表面可能发生氧化降解。
XRF、SEM‑EDS：失效样品断面呈脆性断裂，表面硫、锌元素相对含量较高，提示硫化剂或活性剂向表面迁移。
PY‑GC/MS：失效样中某种促进剂残留量偏高，提示可能存在硫化不完全或局部欠硫。
配套辅助热学仪器做状态佐证：
TGA：失效样品挥发分偏高、聚合物偏低，提示可能与增塑剂迁移或硫化体系异常有关。
DSC：失效样品 Tg 比正常样偏低，提示硫化网络可能存在缺陷，交联密度不足。
综上，初步判断失效与硫化体系异常和防老剂消耗有关。但仪器输出的原始数据，仅能反映样品发生的变化，真正解决问题还需要结合正常样的测试数据，开展进一步的配方解析工作。
3. 配方解析
配方解析要回答两个问题：一是原始配方框架是什么，二是失效根因到底在配方、工艺还是原料。
在失效诊断的测试基础上，叠加 GPC 分子量测试与 NMR 化学结构解析开展交叉比对：
GPC：失效样生胶分子量分布比正常样偏宽，说明加工或使用中发生了部分降解。
GC‑MS：失效样中某种防老剂含量明显低于正常样，说明防老剂被消耗或迁移。
XRF：填料种类和比例与正常样基本一致，排除填料异常。
NMR 核磁：针对抽提得到的小分子相开展原子结构分析，弥补质谱在同分异构体识别上的短板，规避助剂误判风险。
EA：测定样品中 C、H、N、S、O 等元素含量，提供组分元素定量依据。
IC：检测样品中的无机阴离子及有机酸根，获取硫化副产物、无机助剂离子信息。
将红外、质谱、核磁、元素等谱图与博诺通自建数据库做比对，再结合客户现场的混炼温度、硫化时间等工艺参数，推导出可行的配方框架以及各组分的比例区间。
4. 配方调整建议与小试验证
基于分析结果给出配方调整建议，并配合客户进行小试验证。
项目结果：完成从失效样品到可投产配方的全流程。客户按建议调整配方后，产品一次性通过验收，节省约 3 个月研发周期。
04结语
橡胶密封件的失效，往往是多类诱因相互叠加形成的链式反应，而硫化体系异常属于其中十分关键且极易被忽视的隐形诱因。它根植于橡胶内部交联网络、微观相结构与助剂迁移行为，最终外化表现为表面喷霜发白、开裂、密封渗漏等宏观失效现象。
解决这类疑难失效问题，需要跳出单纯调工艺、换原料的传统经验，融合高分子化学、橡胶加工工艺学与多维度材料表征技术，搭建从失效溯源、配方解析到落地验证的完整闭环。在这一过程中，选择兼具理论功底与大量实战案例积累的第三方专业技术服务机构（如博诺通技术），能够大幅缩短问题排查周期，规避试错成本，高效解决问题。
（免责声明：此文内容为本网站刊发或转载企业宣传资讯，仅代表作者个人观点，与本网无关。仅供读者参考，并请自行核实相关内容。）
