智能消费电子产品迭代速度快，狭小机身内部堆叠着传感、传动、光学等多类精密模组，大量核心机理被外壳遮蔽。面对产品推介、实训教学、硬件科普的现实诉求，依托图扑(Hightopo)三维说明书工具，即可打破二维载体的表达桎梏，把隐藏的硬件架构与运行逻辑转化为可交互的数字样机。
·系统分析
01 家用环境电器
作为智能化家居类设备，家用环境电器集成环境感知、智能调控、机械运转、动态净化等多重功能，软硬件联动逻辑复杂、智能运行原理抽象。以 3D 可视化动态效果替代传统平面讲解，直观呈现设备环境监测、自主作业、智能调控等能力，有效化解产品科普理解门槛高、实训教学落地成本高的行业痛点。
·扫地机器人
针对扫地机器人软硬件高度集成，算法逻辑抽象、多模块协同关系复杂的特性，借助数字孪生交互能力对设备硬件架构与智能运行逻辑开展立体解构。三维复现整机外观与各类精密零部件，依据功能逻辑，梳理出行走驱动、清洁作业、环境传感、智能电控、动力续航五大功能单元。
·动画配置
快照
参数配置
·动画展示

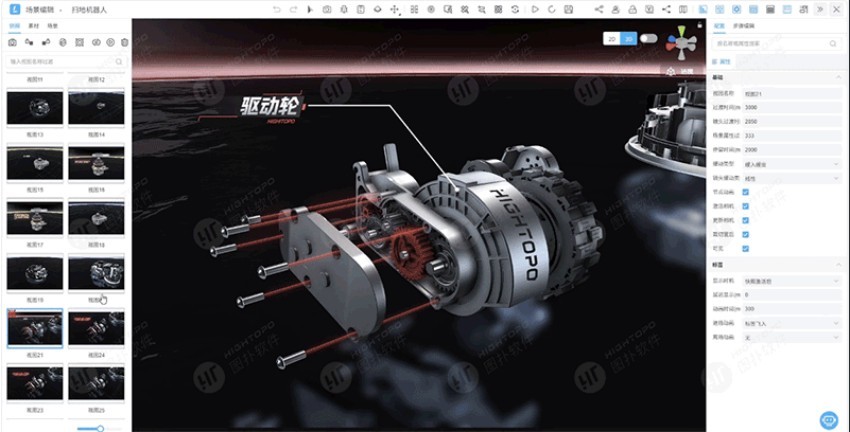

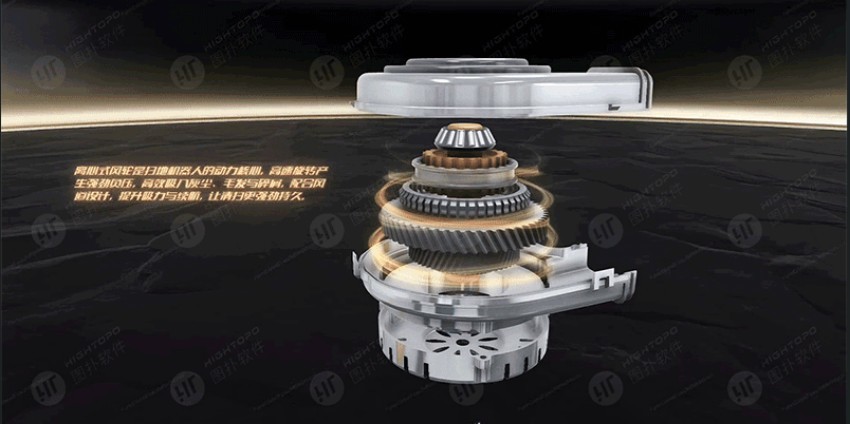

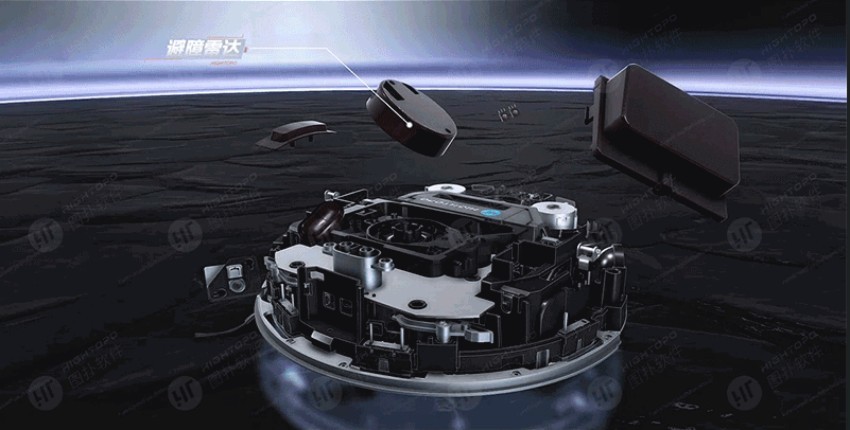

方案具备分层下钻拆解交互能力，直观解析驱动轮、滚刷、激光雷达、齿轮组等关键组件的装配结构与空间位置关系。借助动态仿真动画，替代冗长的文字说明，完整还原清扫执行、障碍物识别、路径规划、部件协同的整机运行逻辑。
通过透明化模型渲染、雷达扫描光效、粒子特效，将环境感知、智能避障等算法能力进行可视化表达。化解传统说明书阅读门槛高、实操参考性差的问题，以沉浸式 3D 交互展示强化产品智能化价值，助力品牌落地数字化产品展示升级。
·空气净化器
基于自研 3D 可视化引擎搭建空气净化器数字孪生交互体系，打破传统静态图文的展示局限，实现设备机械结构、净化机理、智能调控逻辑等维度的可视化演绎。

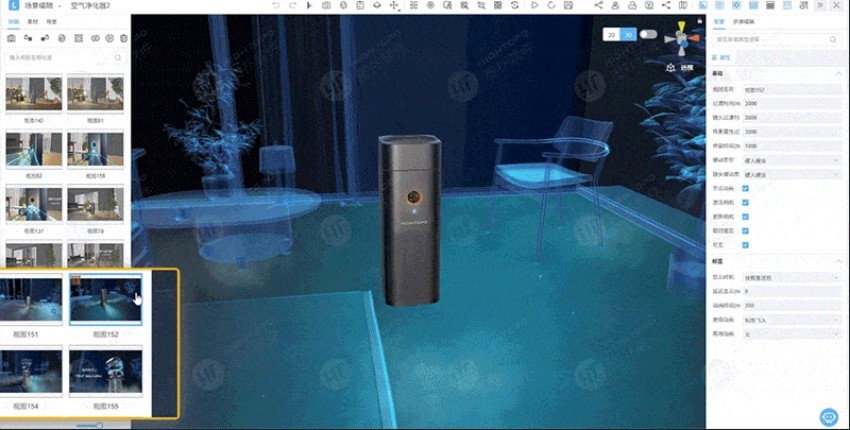

·动画配置
快照
标签编辑
·动画展示

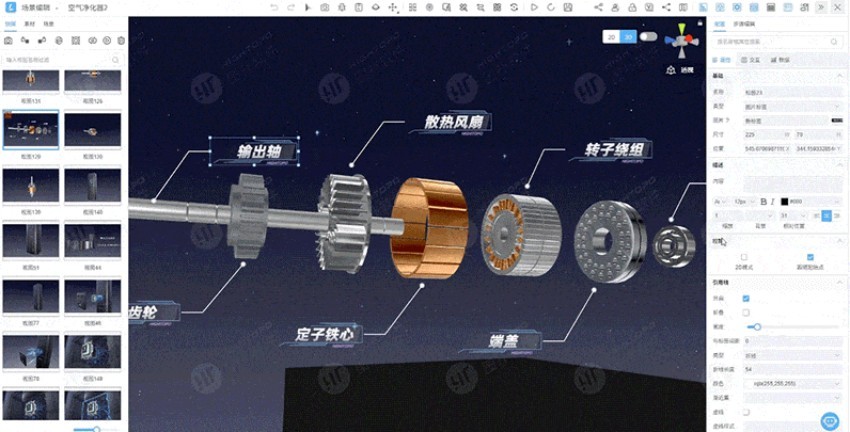

方案依托三维爆炸视图技术，对机身组件、过滤滤网、通风风道、内部硬件进行分层拆解，清晰展示整机装配架构与零部件空间布局，让隐蔽的内部结构直观可视。

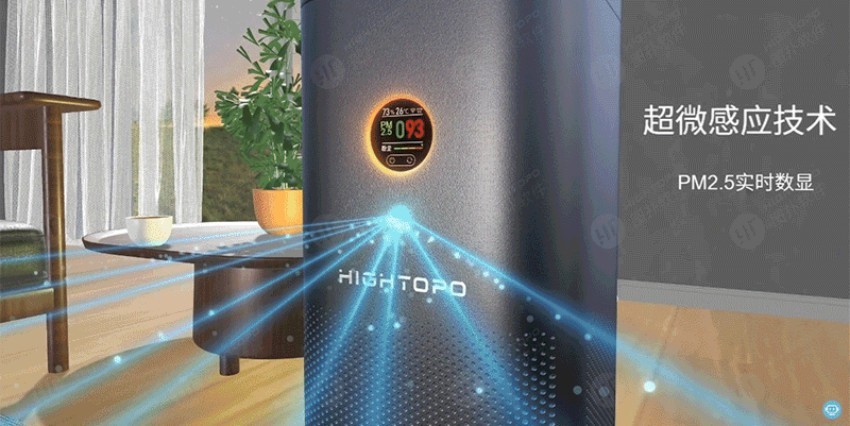

同时搭载动态粒子特效，模拟空气流动、污染物吸附、滤网过滤、新风循环的完整工作流程。融入芯片流光特效与硬件信号交互闭环，直观展示设备空气质量监测、数据运算、风速调节、模式切换的智能调控逻辑。
整套可视化方案实现结构拆解、原理仿真、智能演示、运维指引一体化，大幅提升产品展示的专业性与科技质感。
02 音视频影响设备
音视频影像设备依托精密光学结构、智能传感模组、动态成像算法实现高清画面采集、投射与智能处理，设备集成度高、光学原理与电控逻辑晦涩抽象。依托三维可视化工具，可对影像设备完成多层级结构拆解、光学原理仿真、智能功能动态演示，将抽象的音视频成像、调控、运转机制转化为可视化交互场景。
·投影仪

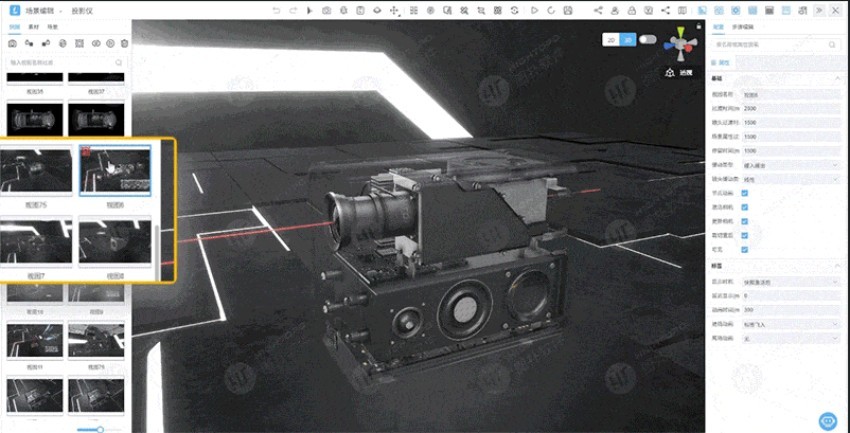

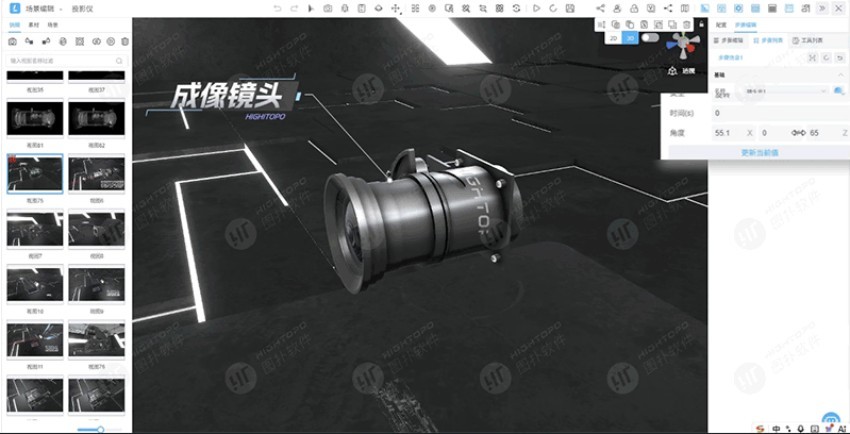

方案对投影仪整机系统进行精细化分层拆解，支持外壳穿透、逐级拆分查看，清晰呈现投影镜头、DMD 成像芯片、散热铜管、静音风扇、高清接口、主控电路板等零部件的装配位置、结构形态与联动逻辑，全方位解密设备硬件架构。
·动画配置
快照
步骤编辑
·动画展示

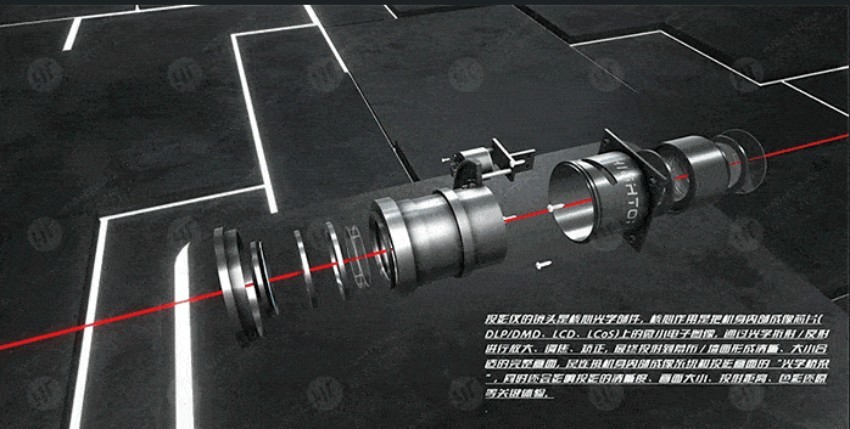

依托 3D 动态仿真技术，实时还原光学光路传导、镜头对焦变焦、整机散热循环、画面成像输出的流程运行状态。同时，高保真复刻机身磨砂质感、镜头通透度、金属接口纹理等工艺细节，搭配科技感光影与粒子光效，实现产品工艺美学与科技原理的融合展示。
整套方案实现设备外观展示、结构拆解、原理推演、动态演示一体化，有效提升产品数字化展示质感，降低用户认知与学习成本。
·智能摄像头
场景内高精度还原设备外壳、云台支架、传动齿轮、主板芯片、音频模组等全部硬件结构，分层展示各部件装配关系与空间布局，支持全景漫游、自由交互查看。

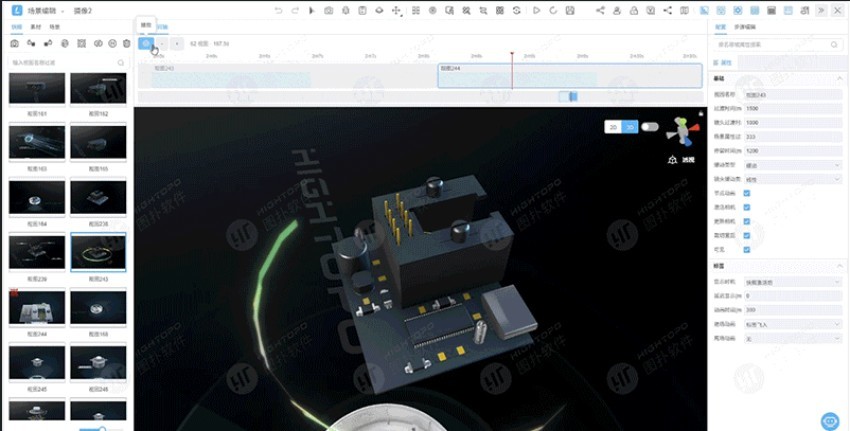

·动画配置
快照时间轴
动画编辑
·动画展示

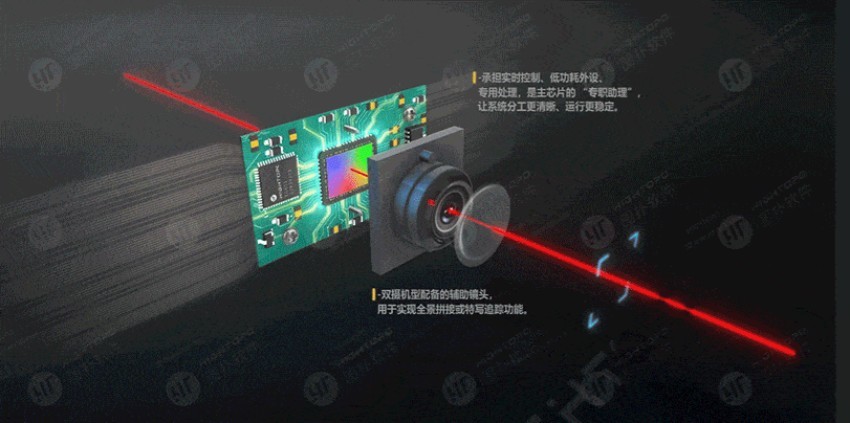

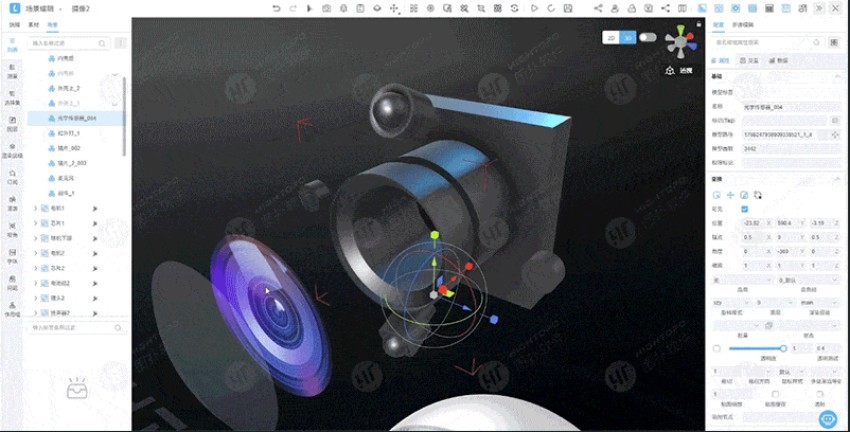

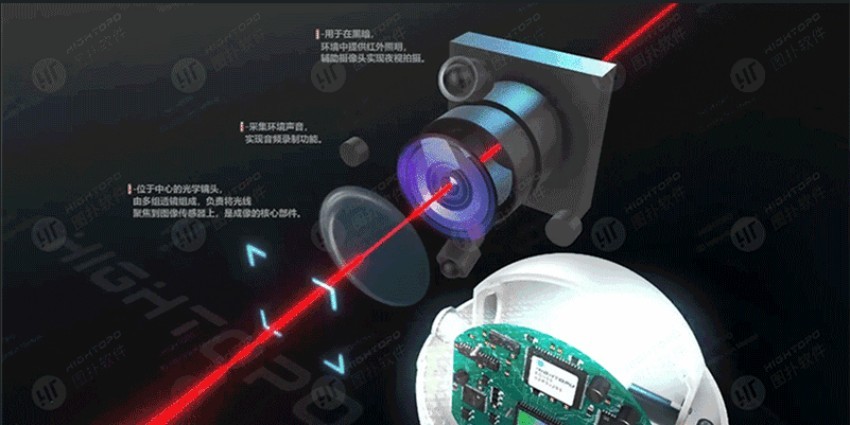

可视化拆解双轴步进电机与传动联动结构，清晰阐释设备 360° 全景旋转、垂直俯仰调节的硬件原理；精准还原高清光学镜头、图像传感器、红外补光模组，直观解读日间高清成像、夜间红外夜视的核心机制。
同时深度解析主控算力模块，可视化展示人形识别、异动侦测、智能误报过滤的算法硬件支撑，独立呈现拾音、扬声组件的语音交互结构，并动态演示智能点位巡航、人形追踪的运行逻辑，全方位展现设备的硬件实力与智能优势。
03 计算机输入设备
这类设备体型小巧但内部架构精密，多层级组件协同运作逻辑复杂。依托图扑(Hightopo)可对外设产品实现立体解构、动态原理仿真、精细化交互演示，完整复现微型硬件构造与整机信号流转链路。
·游戏手柄

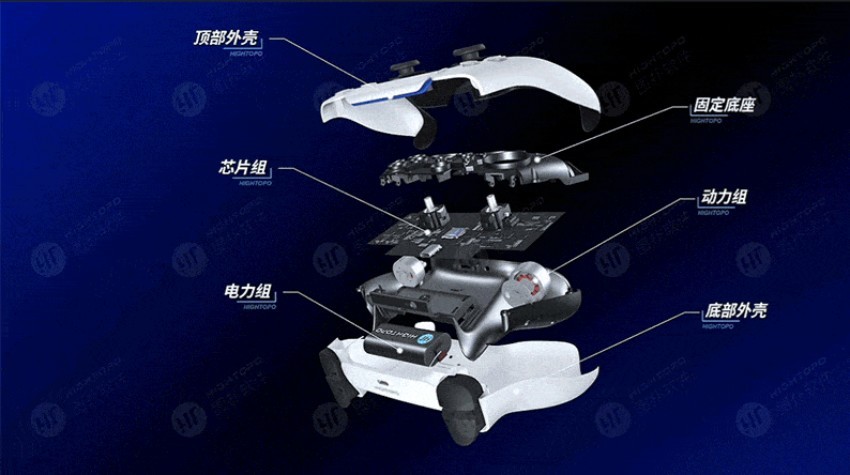

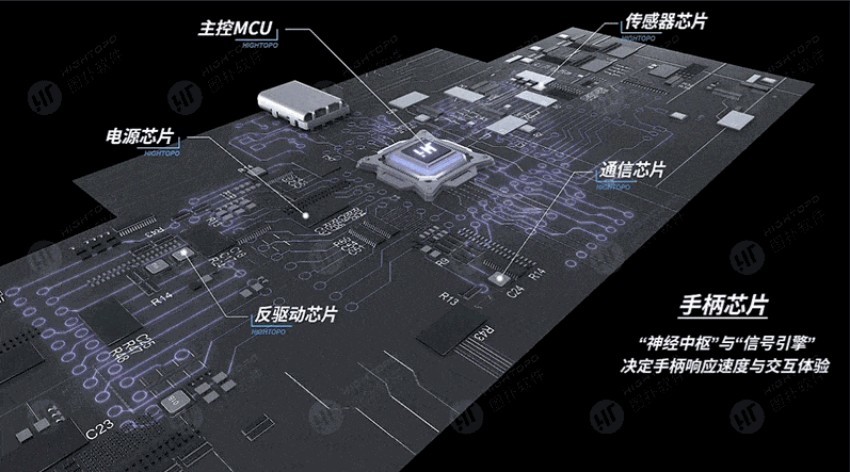

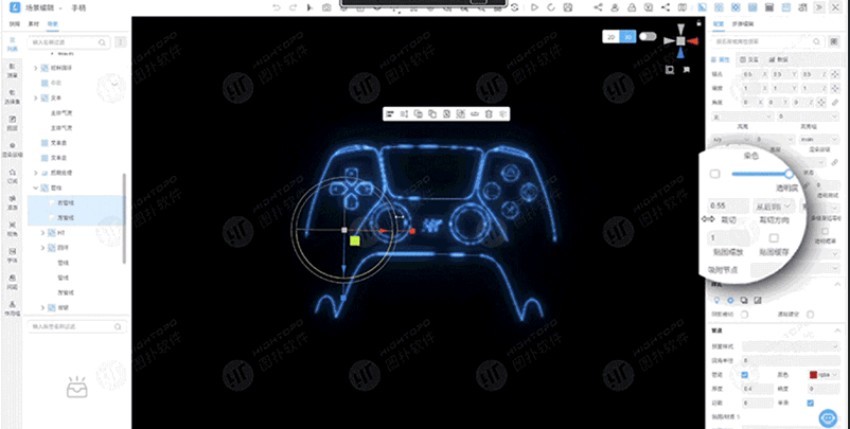

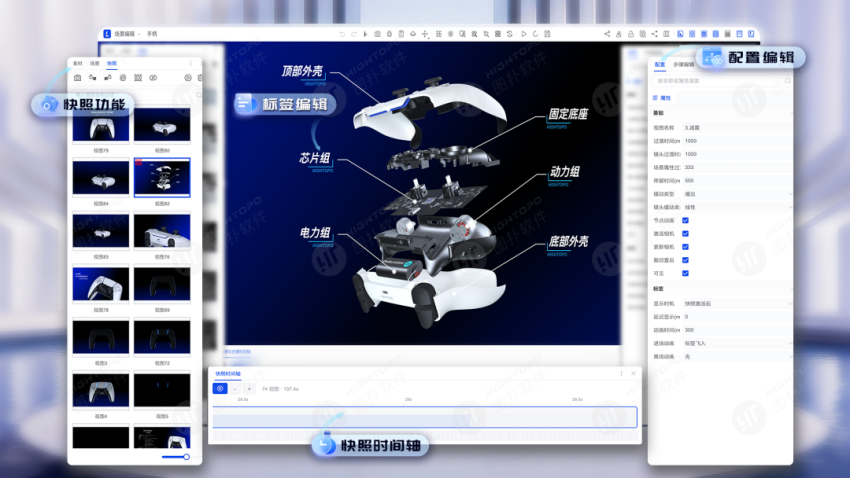

图扑依托三维仿真交互能力，跳出基础结构展示的浅层模式，对手柄整机进行模块化解构拆分，按照操控逻辑划分摇杆姿态调控、线性扳机行程感应、按键导通反馈、马达振动回馈、电源稳压供能五大功能单元。

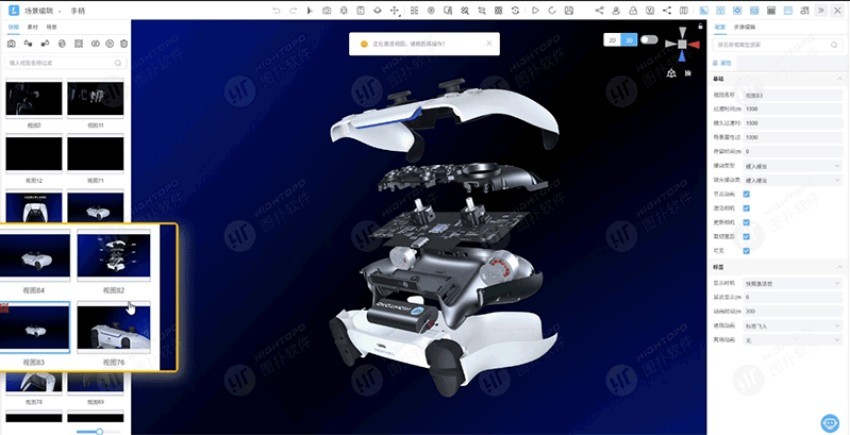

·动画配置
快照
动画编辑
·动画展示
支持壳体透视剥离、分层递进拆解、部件细节查看。借助动态物理仿真，完整还原摇杆角度偏移感应、扳机线性行程采集、按键瞬时导通、马达分级震感反馈、无线低延迟信号传输整套工作流程。把隐性的传感识别、数据响应、机械联动原理转化为可视可感的动态场景。
同时高精度还原机身亲肤磨砂表层、摇杆防滑纹理、按键触控手感等工业设计细节，跳出单纯参数阅读的局限，用户可通过沉浸式交互，理解设备的操控原理与硬件优势。
·机械键盘
针对机械键盘精密化、模块化硬件结构与复合工作机制，平台采用分层解构式沉浸式交互，拆解展示设备外观工艺、内部架构、机械触发、电路控制以及拆装运维等技术点。从机身壳体成型工艺、键帽字符蚀刻质感，到按键布局、多模传输接口排布，全方位还原产品工业设计细节与硬件配置优势。

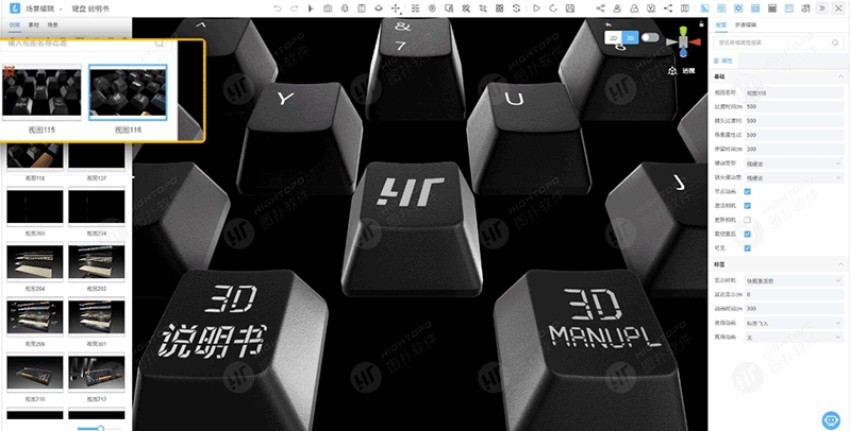

·动画配置
快照
标签编辑
·动画展示

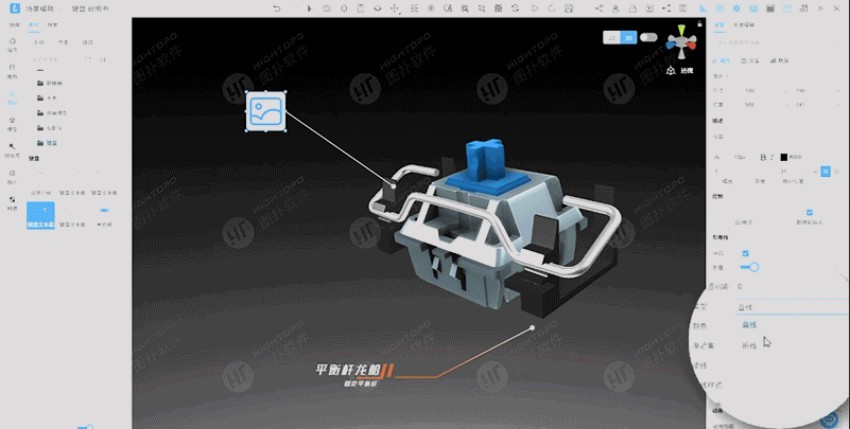

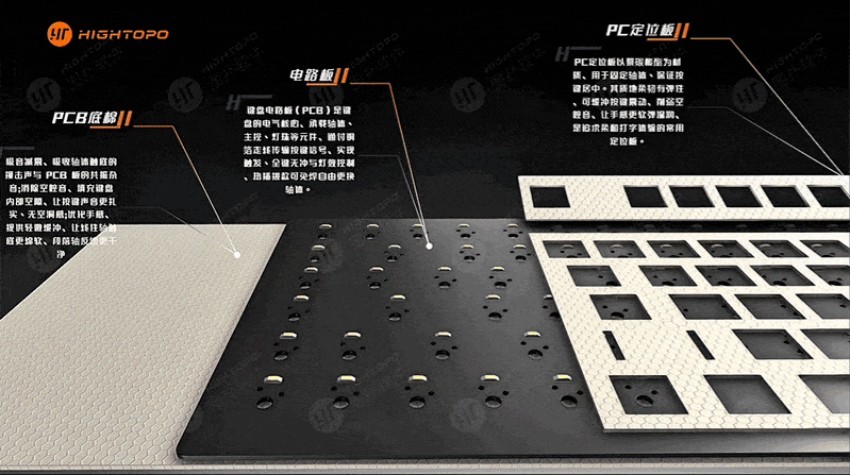

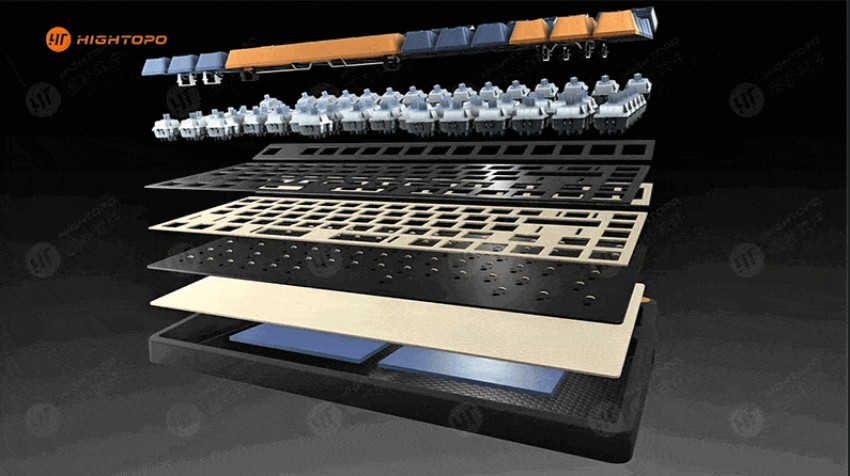

利用三维爆炸形式逐层剥离键帽、轴体、定位支撑板、降噪填充棉与 PCB 主控板等组件，直观厘清整机堆叠架构、装配工序以及降噪减震的结构设计思路。聚焦轴体部件，呈现轴心、弹簧、金属弹片的组合结构，通过动态仿真还原出按键触压、回弹复位的完整机械运动过程。
页面内可视化解析电路板信号传导、主控芯片智能调控、有线/无线三模切换的底层运行逻辑，配套展示热插拔换轴、键帽拆装、机身调校等标准化运维实操流程。以自主探索式交互替代传统被动阅读，适配品牌高端展示、用户深度认知、售后规范实训等多元场景。
·竞技鼠标

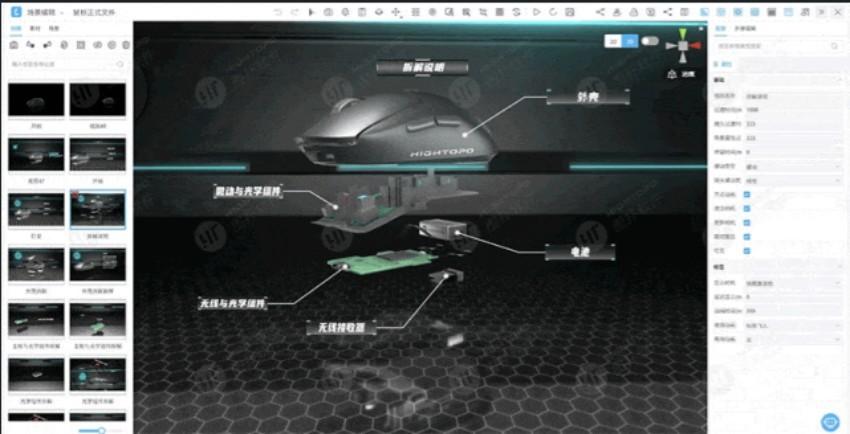

完整还原鼠标流线型机身、工学弧度外观与全套内置硬件体系，精准复刻外壳造型、防滑肌理、内置微动开关、光学传感组件、无线传输模块等核心结构，依托动态拆解动画逐层展示各部件的空间排布、装配卡扣与耦合逻辑。

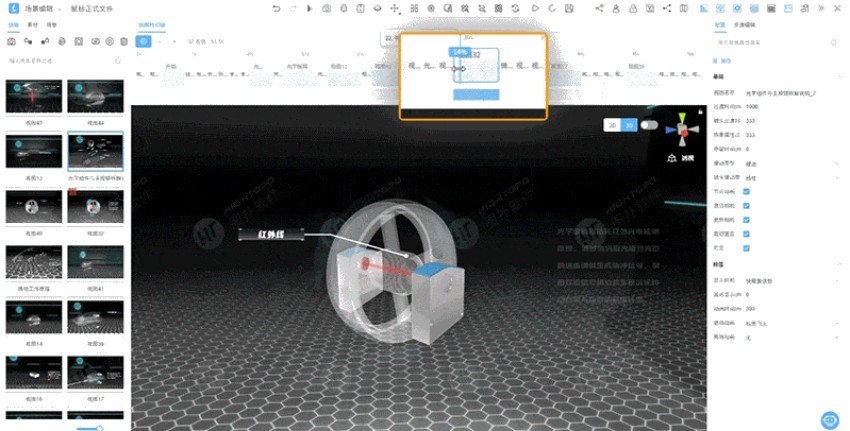

·动画配置
快照
快照时间轴
·动画展示

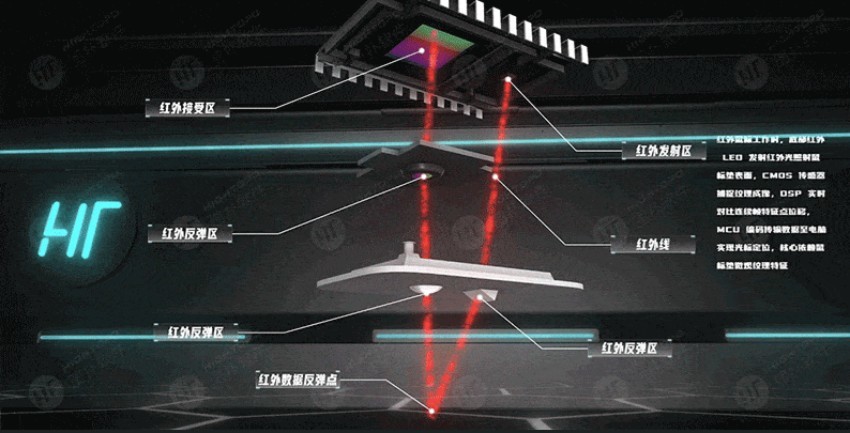

完整还原鼠标流线型机身、工学弧度外观、内部整套硬件结构。针对定位技术，通过光线追踪特效可视化解析红外光学成像、CMOS 纹理捕捉、DSP 算法位移对比的精准定位原理，同时还原欧姆龙微动、光学滚轮编码器、复合支撑结构等关键部件

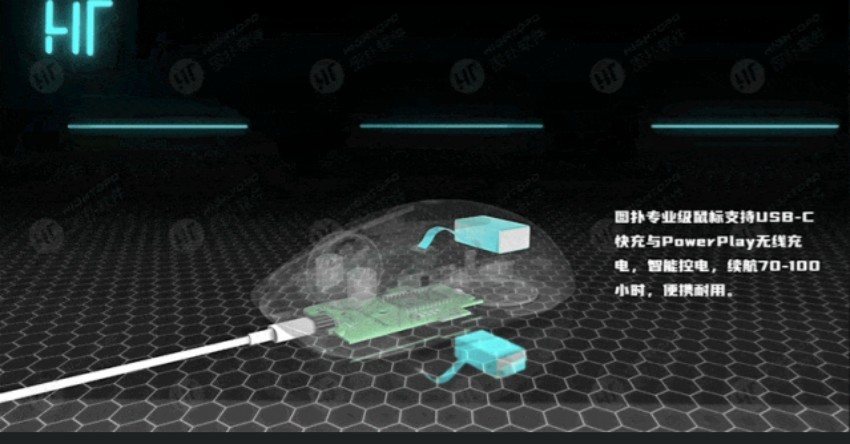

内置电池模块设置透视展示：通过外壳半透明化与局部放大交互，清晰呈现电池仓、电池本体、金属触点、排线接口与主板供电路径。配合蓝色电流流光动画，动态展示外部充电信号进入触点、电池内部电量逐步增长、主控芯片实时监测电量状态的完整过程。
04 个人穿戴设备
·智能手表

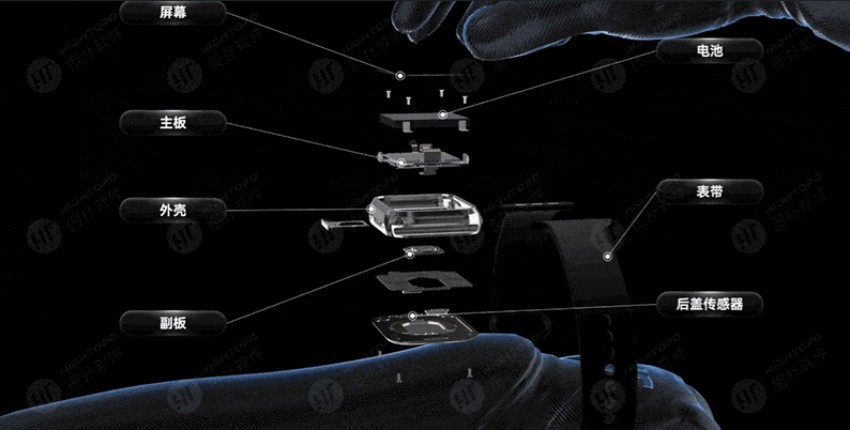

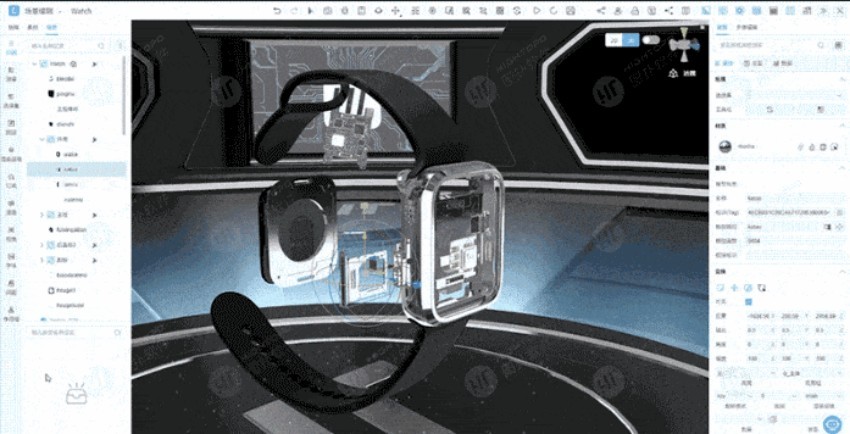

方案通过爆炸视图还原钛合金机身、耐磨表壳、硅胶表带等外部构件的装配关系，凸显设备适配复杂作业环境的耐磨、抗蚀、舒适佩戴优势。
·动画配置
快照
参数配置
·动画展示

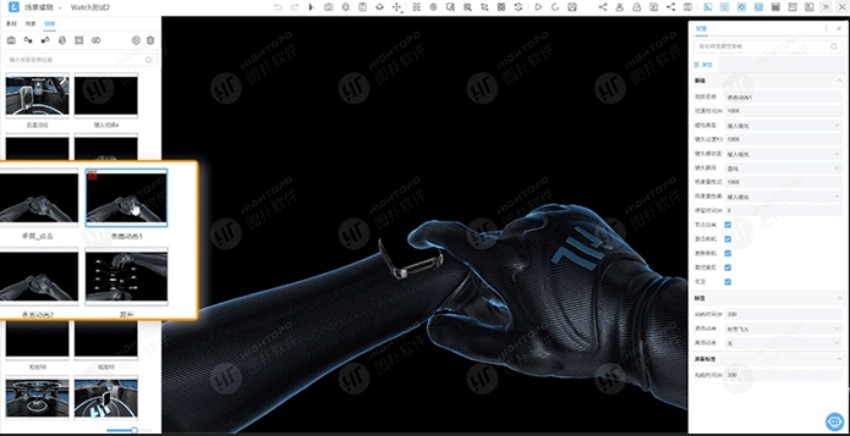

依托 3D 场景动态演示还原设备功能应用与实操使用流程。通过沉浸式交互场景，动态模拟设备的触控交互、数据查看、工况监测、信号传输及日常佩戴使用等主要功能。三维场景可实现功能场景动态复现、操作步骤可视化演示、应用逻辑直观解析，让用户快速掌握智能手表的操作规范、功能特性与适用场景。

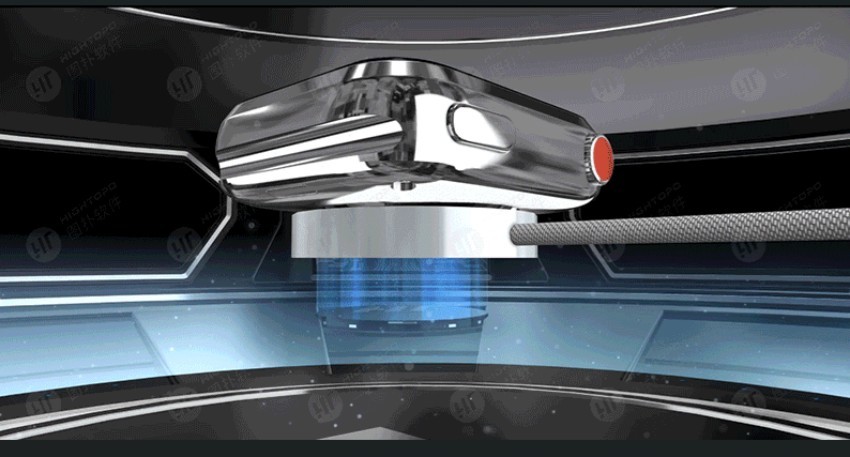

同时依托虚拟仿真，演示磁吸无线快充组件吸附、电能传输的工作原理，直观体现短时补电、长效续航的产品优势。
支持还原掌上运维交互流程，可视化解析 APP 运行逻辑，支持运维人员移动端调取设备模型、查看工况、接收故障预警，落地轻量化移动运维能力，可用于产品展示、技术教学以及实训科普。
·产品优势
图扑软件三维说明书编辑器以二维与三维并行的编辑方式：三维空间用于构建场景和结构，二维视图用于图纸排版与版面整理。将组合模型拖入画布后，系统会将其自动拆成独立零部件；再借助爆炸视图、截面剖切、装配指引线等工具，清晰呈现产品内部构造。
·说明书制作以快照为核心。操作者调整好视角与零件状态后点击拍照，系统会将镜头、材质、变换等状态一并保存，并生成带顺滑转场的画面序列，可自动连播，也可逐页查看。
·拆装流程通过可录制的步骤编辑来组织。直接拖动零部件，编辑器会同步记录移动、旋转、缩放、显隐等关键帧，并以分轨时间线呈现；步骤可切分、合并，也可分段预演。
·平台自动汇总 BOM 物料明细、配置工具清单、编排章节课程，并按示范、实训、考评三类培训场景发布。考评场景会自动评分并输出成绩单，最终以浏览器端播放器交付，全程无需代码开发。
·总结
图扑(Hightopo)三维说明书设计工具，跳出传统三维项目高门槛、长周期的开发模式，无需复杂的定制化开发，即可将实体硬件转化为可拆解、可交互、可原理仿真的数字样机。无论是工业大型装备，还是小巧精密的消费电子产品，都能快速产出标准化三维交互说明资源，打通产品展示、售后运维、教研实训的应用链路，为硬件设备的数字化表达提供轻量化高效的实现路径。
