中国半导体产业正处于由“依赖进口”向“自主创新”加速提升转型的关键阶段。在政策引导与市场驱动下，国内产业链持续完善，成熟制程规模化发展，在先进制程、半导体设备及材料等领域不断取得突破。同时，人工智能、汽车电子等新兴应用领域快速发展，持续带动芯片及相关设备需求增长。
然而，在产业繁荣的背后，结构性矛盾依然存在。高端芯片、核心零部件与制造设备仍高度依赖进口。面对复杂国际竞合环境带来的技术封锁，打破核心技术壁垒、补齐供应链短板、提升全产业链协同创新能力，依然是中国半导体产业迈向高质量发展必须攻克的重要课题。
作为高端精密滚动功能部件领先企业，凯特精机推出面向半导体产业链的直线导轨解决方案，助力应对半导体制造工艺中的挑战。产品系列覆盖晶圆加工、封装测试、功率器件制造等主要环节。下面将分几个方面介绍凯特精机的直线导轨副在半导体制造中的具体应用和优势。

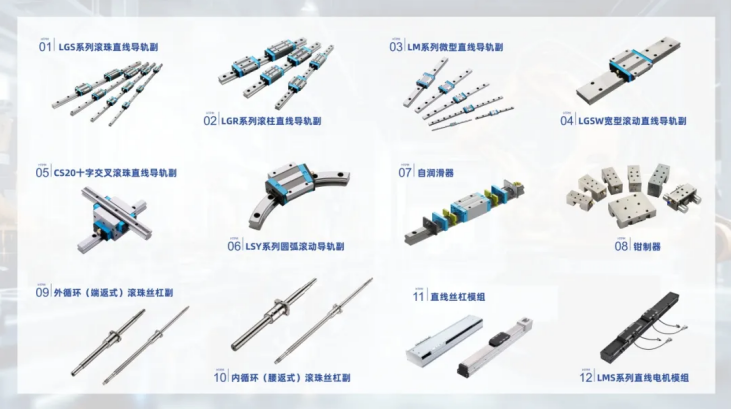

△ 凯特精机部分产品展示
1.凯特精机直线导轨副的基本结构与工作原理
直线导轨副是一种将滚动运动应用于直线运动领域的精密机械传动装置，主要由导轨、滑块及内部循环滚动的高精度滚珠或滚柱等核心部件组成。其工作原理是通过滚动体在滑块与导轨的滚道间顺畅的作滚动循环，从而实现高精度、低阻力的直线引导。在半导体装备中，直线导轨被广泛应用于晶圆加工、封测及检测等核心环节。
与传统滑动机构相比，滚动直线导轨副大幅降低了系统摩擦系数，不仅显著提升了动态响应速度，更具备极高的重复定位精度。得益于先进的微米级加工工艺与结构优化，导轨副在高速运行与高加减速工况下仍能保持极高的鲁棒性、低振动与低噪声，为半导体制造中的超精密工序提供了坚实的稳定性保障。
2.晶圆减薄与高负荷加工
在晶圆减薄、磨削等加工环节，设备加工头需持续承受较大的机械载荷与动态冲击。这一过程对运动平台的机械刚性与抗振性能提出了极高的要求，任何微小的机械颤振都可能导致磨出的晶圆厚度不均甚至引发破损。
针对此类高负荷、高苛刻工序，采用线接触承载结构的滚柱直线导轨副展现出卓越的抗倾覆力与超高刚性。这种高刚性支撑结构能够有效吸收和抑制磨削过程中产生的微振动，在应对持续加工载荷的同时，确保了晶圆加工厚度的高度一致性，助力设备提升良率并降低碎裂风险。
3.在半导体封测设备中的高动态响应
在半导体封装与测试阶段，设备对传动部件的空间紧凑性、轻量化及动态响应速度提出了严苛的要求。例如在固晶与高速焊线等关键环节，设备不仅要求结构高度紧凑，更需适应极高频次的往复运动节拍。
低组装结构及高动态响应设计的直线导轨副在此类设备中发挥着核心作用。其紧凑的内部空间设计极大有助于设备实现小型化与高密度布局；优化的滚道排列赋予了导轨出色的自动调心能力，降低了对导轨安装面精度的要求。配合轻量化设计与低阻力密封方案，导轨能充分释放驱动电机的灵敏度，平稳应对毫秒级的快速响应需求，助力缩短生产周期。
4.在敏感测试环境中的抗干扰保障
在IGBT等功率器件的测试环节中，设备通常处于大电流、高速开关的高强度电磁环境中。传统的铁磁性传动部件容易受到强磁场影响而产生磁化，进而干扰高精度的电气测试数据。
为解决这一行业痛点，采用特殊无磁合金制造的无磁滚动直线导轨副被成功引入测试平台。该系列部件相对磁导率极低，达到近乎完全无磁的严苛标准，大大消除了传动部件自身磁场对敏感测试环境的电磁干扰，提升了测试数据的真实性与高复现性，为功率器件的品质测试提供了可靠环境。
5.在洁净与特殊环境中的防护适应
半导体制造对生产环境的洁净度有着极其严格的要求，微小的油脂飞溅或微粒剥落都可能对产品良率造成巨大打击。因此，直线导轨副在设计与选型上充分融入了高等级洁净室防护理念。
通过应用凯特精机专有的自润滑模块与多重防护密封结构，导轨副不仅能有效阻隔油脂外泄、防止外部微粒侵入，还在实际工况下实现了长达20000公里的超长免维护运行。这种低发尘、高密封的特性，确保了设备在洁净环境中能够长期保持高效稳定。
深耕国产替代，共筑产业链安全
凯特精机在半导体赛道的布局，绝不仅限于产品参数上的国产替代，更深层的价值在于实现了供应链的深度本土化协同与响应速度的飞跃。
对于设备厂商而言，自主可控部件的价值除体现在成本优化与交期保障外，更核心的优势在于急速响应的研发协同能力。在设备研发阶段，凯特精机可根据极限加速度、特殊洁净度等特定工况，与厂商直接进行技术对接与定制产品快速迭代，打破了以往受限于海外品牌长服务周期的被动局面。
目前，凯特精机系列导轨已在多家半导体头部厂商的设备中实现装机。未来，凯特精机将继续深挖半导体细分场景需求，以更高性能的国产高阶传动方案，助力中国半导体产业链实现自主可控与高质量发展！
