光模块的速率正从400G向800G、1.6T推进，AI算力集群与数据中心建设把封装环节的精度和良率压力一起抬高。9月11日，第27届中国国际光电博览会在深圳国际会展中心（宝安新馆）结束三日展期。卓兴半导体此行的重点不在单台设备，而是把高精度贴片机、共晶机、耦合机、拨料机四类装备按工序节点完整带到现场，供光器件厂商对照自身制程逐项比对。
光器件封装要依次经过贴装、共晶、耦合、拨料等多道工序，每一道都为后道留出余量，这些余量累积起来，就决定了产线上能拿到的良率水平。设备采购方在现场关心的问题因此很具体，多层堆叠共晶如何保持稳定，高速模块耦合怎样压缩节拍，后道修正能挽回多少损失。卓兴半导体展位上的交流多数围绕这几个题目展开。

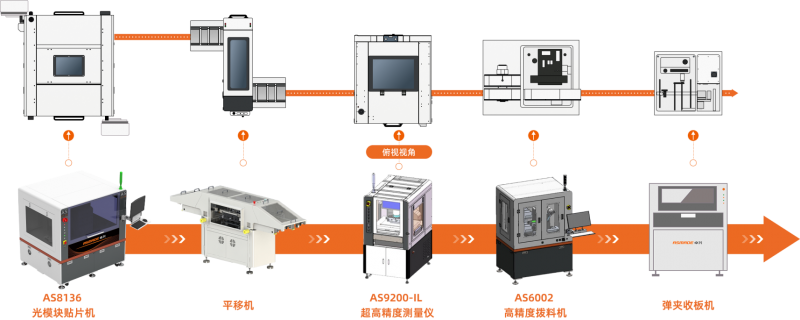

现场展出的四类装备分别对应上述节点。企业并不要求客户整套采购，而是按模块类型与目标产能给出单机配置建议，输出可以落地的选型方案。
其中AS8138高精度共晶机采用双共晶台架构，单机原生支持两套共晶作业模式。以往多层堆叠工艺需要在设备之间离线周转，搬运过程中的温度与位置波动容易引出工艺缺陷，双共晶台把这部分环节收进一台设备内部。该机型兼顾大批量量产与多层堆叠需求，贴装精度可达±3μm，适配多品类光器件共晶制程。相关参数来自企业公布的标准测试条件，实际表现随工艺参数与来料状态而变。
贴装环节的AS8136高精度多功能贴片机采用平面转塔式贴装机构，企业对比测试数据显示，其效率较摆臂式方案提升约60%。设备支持点胶、蘸胶、倒装、叠层封装多种工艺，下视相机完成AI精度补偿，顶针可自由切换，来料兼容Waffle Pack与GelPAK，可对接MES系统实现数据追溯与柔性生产，适配光模块、激光雷达、SiP等高速封装的规模量产。
耦合环节由AS6001高精度耦合机承担。该机型搭载六轴全闭环精密运动平台，耦合精度±0.5μm，双视觉系统分别处理上视物料识别定位与下视精度补偿，点胶与UV固化一体化，耦合和固化在一次装夹中完成，减少二次定位带来的偏差。气浮防震设计带来较好的震动抑制效果，设备应用于100G至800G单模光引擎、FA全自动光耦合以及高速光模块后段封装。
AS6002高精度拨料机负责后道修正。双拨针独立控制配合±0.2g的力控精度，矫正芯片位置与角度时避开侧边损伤，视觉定位拨正与气浮隔振保证运行稳定。设备采用4料盒双层收放料，适配光模块固晶与贴装后道修正，集成智能探高与自动清洁，可搭配共晶机、贴片机组成一体化产线。
从产业链的位置看，光通信封装处在器件制造的后段，设备的能力边界会直接影响下游能做出什么规格的模块。中国国际光电博览会的展区覆盖光通信、精密光学、激光技术与红外应用等方向，本届展会上游材料、光芯片、器件与设备企业在同一条动线上完成对接。
对采购方来说，判断一台封装设备是否合用通常要看三件事，工艺窗口能否覆盖现有产品与下一代产品，节拍与良率能否匹配目标产能，以及设备与MES、来料系统的对接是否顺畅。展会现场的技术交流，基本都绕不开这三点。
展会为上下游提供了一次集中对表的机会，客户带到展台的工艺问题，也把设备企业的研发排期往前推了一步。卓兴半导体表示，将持续深耕光通信先进封装方向，坚持自主技术创新，围绕行业量产痛点优化高精度智能封装设备与工艺解决方案，以成熟的量产技术协助客户提升封装良率，推动光通信封装环节向更高集成度演进。
