园区禁飞区测绘解决方案：移动SLAM测量流程

随着园区规划、城市更新与精细化设计不断深入，高精度地形数据的作用愈加凸显，它直接影响场地平整的经济性、道路组织的合理性、景观设计的空间美感以及排水方案的实效性。然而在不少位于城市核心区、重要基础设施周边或生态敏感区域的园区，空域管理政策将其划为禁飞区，无人机航测难以开展。为此，华测导航以“3.5小时外业+6小时内业”为核心指标，构建起一套面向禁飞区地形的标准化测绘流程，从现场勘察到最终成图环环相扣、清晰可执行，既降低了学习成本，也保证了成果的可复制性。

一、标准化流程总览

华测导航的禁飞区测绘流程可分为现场准备—外业采集—内业处理—成图输出四个阶段，整体遵循“路线一次规划、数据一次采齐、成果一次合格”的原则，最大限度压缩周期、减少返工，其中：

外业阶段：约3.5小时完成200亩范围的移动采集，单人即可操作。

内业阶段：约6小时完成点云滤波、坐标精化、DEM生成与等高线提取，直接进入成图软件。

成果输出：兼容CASS等主流制图平台，快速生成符合规范的地形图。

二、现场勘察与路线规划

流程起点是现场勘察与路线预规划。作业人员需提前了解园区通行条件、地物分布与禁入区域，利用华测导航提供的轻量化勘察工具，在地图端标注可行走路线与重点采集区域（如坡坎、水体边缘、建筑基底）。这一步确保外业行进路径连续、覆盖完整，避免漏测与重复走行，为后续高效采集奠定基础。

三、外业数据采集（3.5小时）

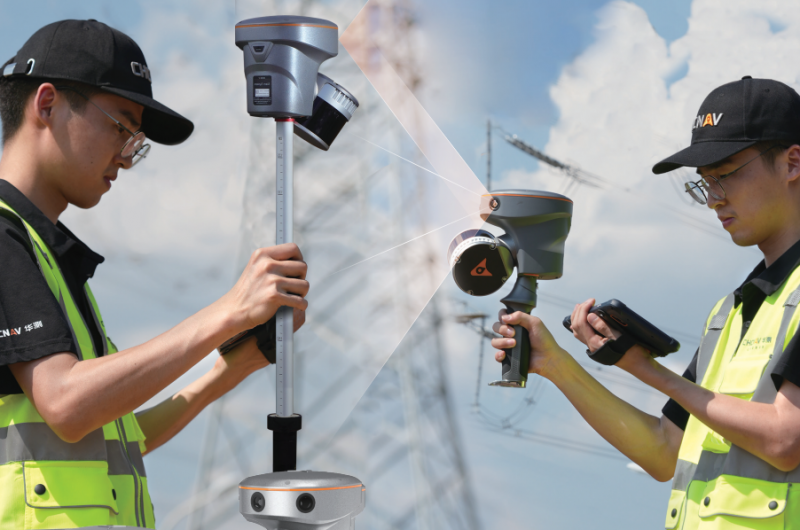

进入外业阶段，华测导航采用SLAM技术与RTK高精度定位融合的移动测量方案，实现“无需起飞、边走边测”。作业人员携带一体化采集终端，沿预定路线匀速行进，设备实时捕获三维点云与厘米级位置信息，并在后台自动完成轨迹记录与数据同步。

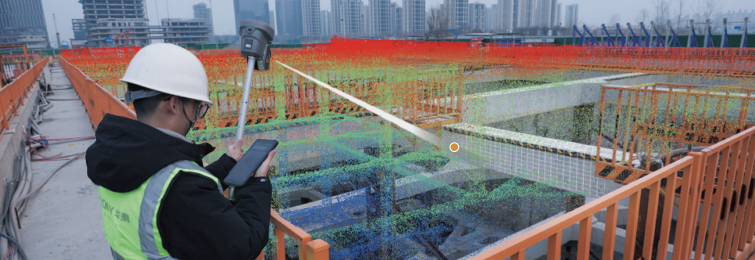

由于采用SLAM连续建图，设备可在林木遮挡、建筑转角等复杂环境中保持数据连贯，无需像架站扫描那样频繁搬站；RTK定位则保障了全局坐标的精准统一。全程单人操作，3.5小时即可覆盖约200亩范围，采集的原始数据包含高密度点云与姿态信息，足以支撑完整DEM构建。

四、内业处理（6小时）

外业结束后，数据直接导入华测导航的CoPre预处理软件，进行点云去噪、坐标转换与轨迹优化。随后进入CoProcess精化处理，完成地面点分类、特征线提取与DEM生成。得益于采集过程的连续性与高精度定位，内业拼接工作量大幅降低，特征线自动追踪效果稳定，人工编辑量显著减少。

此阶段的亮点在于流程高度自动化：从原始点云到干净可用的DEM，大部分步骤可由软件批量完成，学习成本低，新手也能在短时间内掌握。生成的DEM数据可直接用于等高线提取与三维可视化分析，确保各种复杂地形环境均能被准确表达。

五、CASS成图与成果交付

最后一步是将DEM与等高线导入CASS等成图软件，按照地形图图式规范进行符号化、注记与图廓整饰。由于前期数据与特征提取已高度标准化，成图过程快捷且一致性强，成果可快速交付给规划、设计或施工单位使用。

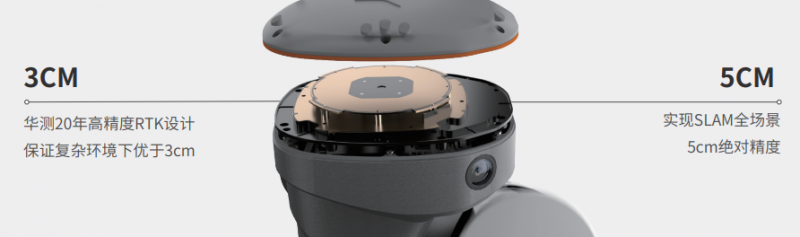

全流程下来，外业3.5小时+内业6小时即可输出满足项目要求的地形图，数据的绝对精度<5cm、相对精度<1cm，完全符合地形图测绘规范，且无需空域审批，特别适用于机场周边、城市核心区、生态保护区等敏感区域。

这套标准化流程的价值体现在三方面：

1、清晰可执行：从勘察到成图各步骤职责明确，减少现场与内业的沟通成本；

2、学习成本低：软硬件界面友好，自动化程度高，新人经短期培训即可独立作业；

3、成果可复制：同一套流程可在不同禁飞区项目中复用，保证成果质量与效率的一致性。

对于园区建设而言，这意味着前期地形数据获取不再受制于空域与天气，规划设计师能更早拿到真实现状，施工方可精准制定土方与排水方案，管理部门也能建立高现势性的地理信息基底，为后续智慧运维提供支撑。

禁飞区测绘曾因空域限制与地物复杂成为园区建设的现实难题，华测导航通过一套标准化流程，将SLAM与RTK融合的移动测量技术转化为可落地、可复制的工程方法，让禁飞区地形测绘步入高效、可控、低成本的新阶段——无需起飞，也能快速看清地形。这既是技术的突破，也是项目管理效率的跃升，为城市高质量发展提供了坚实的数据保障。
